Installer Neuron-3

Description du produit

La combinaison Neuron Perception 3 de Noitom (appelée Neuron-3 dans la suite de ce document) est un système électronique de capture de mouvement complet qui utilise des unités de mesure inertielle (IMU) basés sur des capteurs multi-axes faisant office de gyroscopes, d'accéléromètres et de magnétomètres de précision. Les petits capteurs Neuron transmettent leurs informations de mouvement par ondes radio . Ce système réduit les contraintes d'espace en comparaison à un système optique.

Neuron-3 est entièrement sans fil et peut être utilisé dans toutes les conditions d'éclairage à l'intérieur ou à l'extérieur, sans occlusion, caméras ou câbles. Avec une tolérance élevée aux champs magnétiques et un matériel capable de résister aux mouvements dynamiques, Neuron-3 offre une solution robuste pour les cinéastes professionnels, les animateurs, les chercheurs et les ergonomes.

Neuron-3 utilise 17 petits capteurs. L'application de gestion Axis Studio reçoit les données de chaque capteur par ondes radio grâce à une petite antenne connectée au PC en USB-A puis transmet ces informations par TCP à ErgoCapt.

Contenu du pack Neuron-3

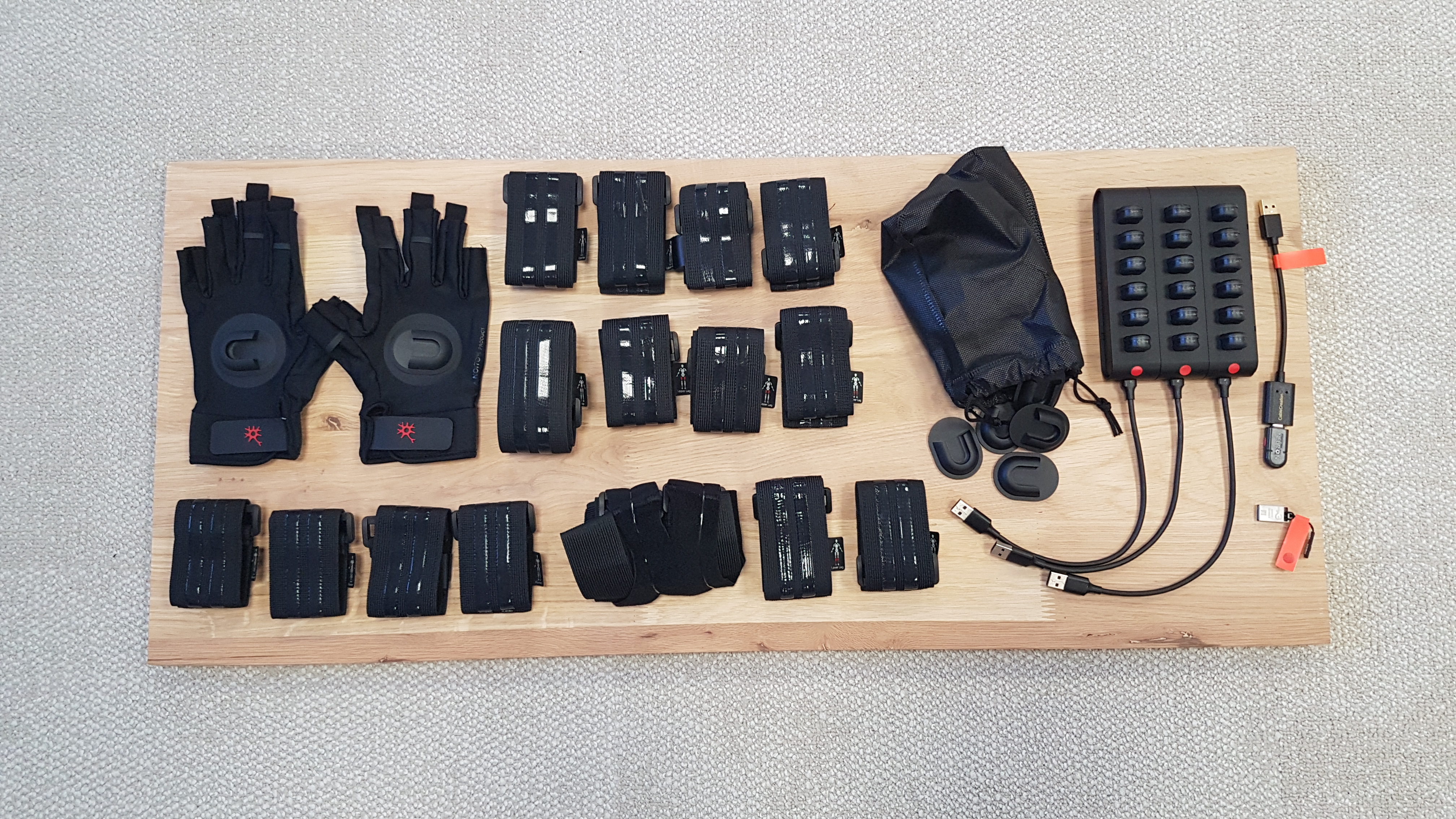

Le pack de la combinaison de capture de mouvement Neuron-3 est étiqueté et rangé dans la mallette Insitu par LS GROUP. Le matériel livré par NOITOM est composé de :

• Un carnet AXIS STUDIO Quick Start Guide, une fiche avec le numéro d'identification (PID), une fiche guide pour l'activation du dongle. Ces documents sont rangés par LS GROUP dans la pochette A4 au fond de la mallette Insitu.
• 3 cordons USB-C vers USB-A pour connecter les sabots de chargement à une alimentation (alimentation non fournie par Noitom).
• 1 prolongateur USB-C femelle vers USB-A mâle pour connecter l'antenne au PC (utilisation optionnelle si aucun port USB-C n'est disponible).
• 3 sabots de chargement avec chacun 6 capteurs. Chaque sabot se branche en USB-C pour le chargement des capteurs (cordons fournis).
• 17 + 1 mini capteurs inertiels. Chaque capteur correspond à une partie précise du corps : le nom est imprimé sur la partie supérieure. Le 18ème, nommé "Spare", est un capteur de rechange.
• Un dongle en USB-A qui contient la licence d'exploitation. A brancher au PC. Sauf exception, le dongle a été activé par LS GROUP.
• Une antenne en USB-C à fixer sur le prolongateur USB-C/USB-A et à brancher au PC.
• Un harnais pour la partie supérieure du torse (équipé de 3 capteurs).
• Des sangles de fixation élastiques pour chaque partie du corps (équipés d'un capteur par sangle) : tête, ceinture, avant bras, arrière bras, cuisses, jambes, pieds, mains. Les sangles sont identifiées par une petite étiquette. La position des sangles et des capteurs est illustré par le schéma de positionnement (voir ci-dessous).
• Une paire de gants qui peuvent remplacer les sangles des mains.
• Un support de fixation par capteur et un de rechange. Le dessous des supports sont garnis de griffes type velcro. Ils se fixent sur le côté boucles des sangles.

Installer Axis Studio

Le logiciel de gestion des capteurs Neuron-3 s'appelle Axis Studio. Il vous a été transmis dans le package d'installation par LS GROUP. Vous pouvez aussi le télécharger sur le site internet de Noitom.

Télécharger Axis Studio

L'application Axis Studio disponible au téléchargement sur le site du fabricant. Se rendre sur la page web https://neuronmocap.com/pages/axis-studio.

• Dans la rubrique Axis Studio Motion Capture Software, identifier Axis Studio (PN3) et cliquer sur le bouton Download Latest Axis Studio (version) ou similaire pour télécharger le fichier Axis_Studio_x64_2_10_12950_2206_20230302112512508.msi ou ultérieur.
• Une documentation est consultable en ligne ou téléchargeable au format pdf dans la rubrique Axis Studio Guides en bas de la page web.

Installer Axis Studio

Double-cliquer sur le fichier XXX.msi ou ultérieur téléchargé à l'étape précédente pour lancer l'installation d'Axis Studio. Suivez les instructions.

Paramétrer Axis Studio

Le logiciel Axis Studio doit communiquer les informations de capture de mouvement vers ErgoCapt. Pour cela un paramètre doit être activé. Il faut aussi indiquer à Axis Studio que tous les capteurs doivent être utilisés. Voici les paramètres a modifier :

• Brancher le dongle sur le PC et démarrer le logiciel Axis Studio.

• En haut à droite, dans le menu burger [1], choisir Settings [2].


• Dans la fenêtre Settings, dans la colonne de gauche, sélectionner la page BVH Broadcasting [3].

  • En haut à droite, activer BVH - Capture [4]. Le bouton devient bleu.

  • Laisser les autres paramètres en l'état, notamment Local Address [5] avec l'IP 127.0.0.1 et le port 7001. Cela active l'émission des données en TCP vers une adresse IP locale du PC. L'application ErgoCapt est à l'écoute sur cette adresse et pourra y attacher son Player.

  • Plus bas dans cette même fenêtre, veiller à ce que BVH - Edit soit désactivé [6]. Le bouton doit être noir.


• Toujours dans la fenêtre Settings, dans la colonne de gauche, sélectionner la page Working Mode [7]

  • Pour CH1, cocher Full Body [8].
  • Faites de même pour les autres canaux [9], de CH2 à CH5.
  •

• Cliquer sur OK pour quitter les Settings [10].

• Si vous le souhaitez, pour faciliter les accès ultérieurs à Axis Studio, repérer son icône dans la barre des tâches, faire un clic-droit et choisir Epingler sur la barre des tâches dans le menu contextuel.

L'installation d'Axis Studio est terminé. Vous pouvez quitter l'application.

Mise en place Neuron-3

Les étapes de mise en route de la Neuron-3 pour une séance de captures de mouvement sont abordés plus loin dans cette documentation dans le Guide de l'Utilisateur :

• Pour les étapes de mise en route avant une séance de capture de mouvements, voir Mise en route Neuron.

• Pour connecter les capteurs, voir Connection des capteurs.

• Pour les opérations de calibration, voir Calibration.

• Pour les diagnostics et anomalies de fonctionnement, voir Diagnostics.

Check-list : Première installation Neuron-3

1. Charger les capteurs.
2. Télécharger et installer Axis Studio.
3. Brancher le Dongle sur le PC.
4. Démarrer Axis Studio.
5. Si le dongle n'a jamais été activé, se rendre sur https://neuronmocap.com/pages/dongle-activation et suivre les instructions pour activer le dongle (connexion internet nécessaire). Vous aurez besoin de la clé d'activation qui vous a été fournie par LS GROUP. Une fois le dongle activé, continuer.
   Nota: Cette opération d'activation est permanente : elle est a faire une seule fois sur un dongle neuf.
6. Allumer les capteurs (retirer les 3 cordons des sabots de charge allume automatiquement tous les capteurs).
7. Détecter les capteurs.
8. Dans le menu burger, choisir Firmware Upgrade et suivre les instructions. Upgrader d'abord tous les capteurs, ensuite l'antenne.

9. Dans le menu burger, choisir Settings.

   1. Dans la rubrique BVH Broadcasting, activer BVH - Capture. Vérifier que le port est bien le 7001.
   2. Dans la rubrique Working Mode, cocher Full Body pour tous les channels.
   3. Cliquer OK pour fermer les Settings.

10. Dans le menu burger, choisir Steady Calibration. Placer les 3 racks non loin de l'antenne et suivre les instructions.

11. Dans le menu burger, choisir Magnetic Calibration. Tenir les 3 racks entre vos deux mains et suivre les instructions. Vous devez décrire deux 8 pour chaque direction (retourner le rack et faire un quart de tour à chaque fois). Terminer en immobilisant les racks (vous pouvez les poser sur une table).
