Importer un CAD#

importer vos données dans l'espace de travail

Page nouvellement créée. Revoir texte et liens.

Pour effectuer une revue de projet ou des évaluations sur des postes de travail en réalité virtuelle, vous allez :

  • Importer un fichier CAD issus d'un logiciel de Conception Assistée par Ordinateur
  • Optimiser les données (nettoyage, séparation, fusion)
  • Puis, si nécessaire, donner des comportements physiques à des objets que vous souhaitez manipuler.

Matériel#

Liste du matériel#

Pour importer un fichier CAO, vous avez juste besoin du PC avec le logiciel ErgoCAPT et une souris.

Prérequis#

Avant d'importer un fichier CAD,

  • Le fichier CAD a été copié sur l'ordinateur
  • L'ordinateur est allumé
  • ErgoCAPT est démarré et l'atelier PREPARATION est ouvert.
  • Un Player VR_Controller est sélectionné. Ce Player ne demande pas de réglages.
  • [Optionnel] Le matériel pour VR_Controllers est opérationnel (stations de tracking, casque de réalité virtuelle et manettes sont bien détectées par SteamVR (voir VR_Controllers dans ce même guide utilisateur).

Importer un fichier CAD#

Pour importer un fichier type CAD :

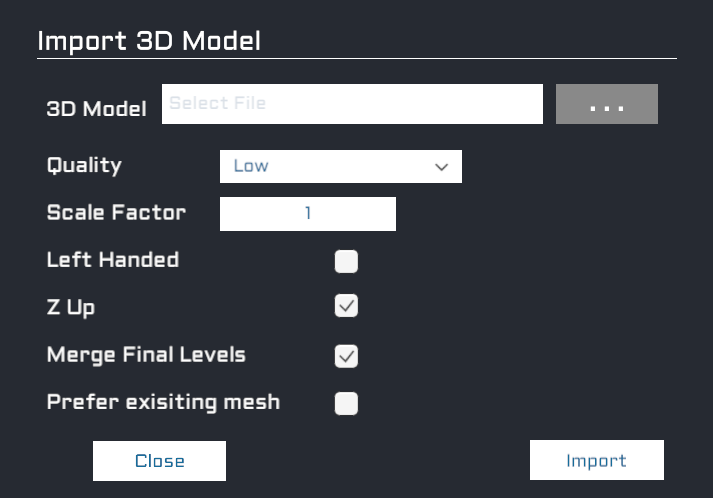

  1. Aller dans le menu File et choisir la commande Import 3D CAD models. La fenêtre CAD IMPORT s'affiche.

    File_CADImport_popup

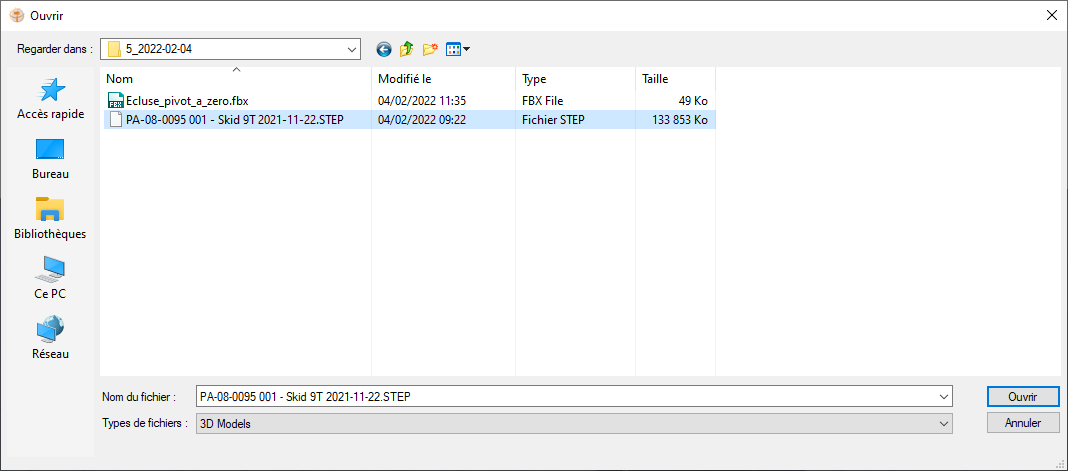

  2. Cliquer sur ..., naviguer jusqu'au dossier et sélectionner le fichier à importer (le format doit faire partie des formats reconnus par ErgoCAPT - voir ci-dessus). Cliquer sur le bouton Ouvrir.
    File_CADImport_browser

  3. Choisissez la qualité parmi Low (recommandé), Medium et High. Noter que le paramètre Quality ne fonctionne que sur des formats dits surfaciques. Si le format d'origine est déjà trianglé, ce paramètre est ignoré et les triangles sont importés tel quel.

    Une fois importé, faites une rapide inspection pour vérifier que la géométrie n'est pas trop dégradée. Vous devrez trouver un compromis entre qualité du modèle et performance (light And Shadows vous recommande la performance).

    File_CADImport_popup
    1. Cocher Left Handed si le repère de votre fichier est "main gauche". Laisser décoché si votre fichier est "main droite".

    Si vous ne savez pas, faites des tests.
    1. Cocher Z Up si le repère général de votre fichier a l'axe Z dirigé vers le haut. Laisser décoché si l'axe vertical est représenté par l'axe Y (Y Up).
    Si vous ne savez pas, faites des tests.
    1. Les options Merge Final Levels et Prefer existing mesh dépendent du contexte.
    1. Cliquer sur Import pour lancer le traitement du fichier. La géométrie est interprétée et convertie dans un format polygonal adapté à la réalité virtuelle (tessellation).

Information

Le modèle CAD volumique (similaire à une image vectorielle insensible aux changements d'échelle) est transformé en maillages polygonaux triangulés (similaire à une image raster/pixellisée) durant l’import. Cette opération qui transforme les surfaces mathématiques en triangles consécutifs s’appelle triangulation ou tessellation.
La tessellation est pondérée par le paramètre Quality (Low , Medium, High) dont les effets se voient surtout sur les surfaces courbes.

La tessellation est à sens unique et non réversible : le choix doit être fait au moment de l’import. Vérifier le résultat. Recommencer avec des réglages différents si besoin.

Extensions de fichier supportés#

Chaque extension de fichier disponible correspond à un format de fichier 3D issu de divers logiciels de conception assistée par ordinateur (CAD).

Pour des informations complémentaires sur ces extensions, les logiciels concernés, les versions compatibles, les types d'entités prises en compte, consultez le chapitre Formats de fichier autorisés dans le guide de référence.

La liste des fichiers actuellement NON supportés par ErgoCAPT est disponible à la rubrique Formats de fichier NON supportés. Cette liste non exclusive est maintenue à jour avec les retours des utilisateurs.

Extensions disponibles

.CATPart .CATProduct .dwg .prt .asm .sldprt .3dxml .iam .pdf .3ds .sat .sab .brep .xml .dae .dxf .fbx .gltf .ifc .igs .iges .jt .obj .x .x_t .x_b .xmt_txt .xmp_bin .xmp_txt .stp .step .stl .wrl .x3d .u3d
