Atelier CAPTURE
- Interface générale -#



Info

CAPTURE est le deuxième atelier d'ErgoCapt. Dans l'atelier CAPTURE vous allez enregistrer vos séquences de captures de mouvement.

Dans l'atelier CAPTURE, vous trouverez les éléments habituels de l'interface d'ErgoCAPT (voir l'atelier PREPARATION), ainsi que des éléments spécifiques à l'atelier CAPTURE (numérotés de 1 à 8 dans l'image ci-dessous).

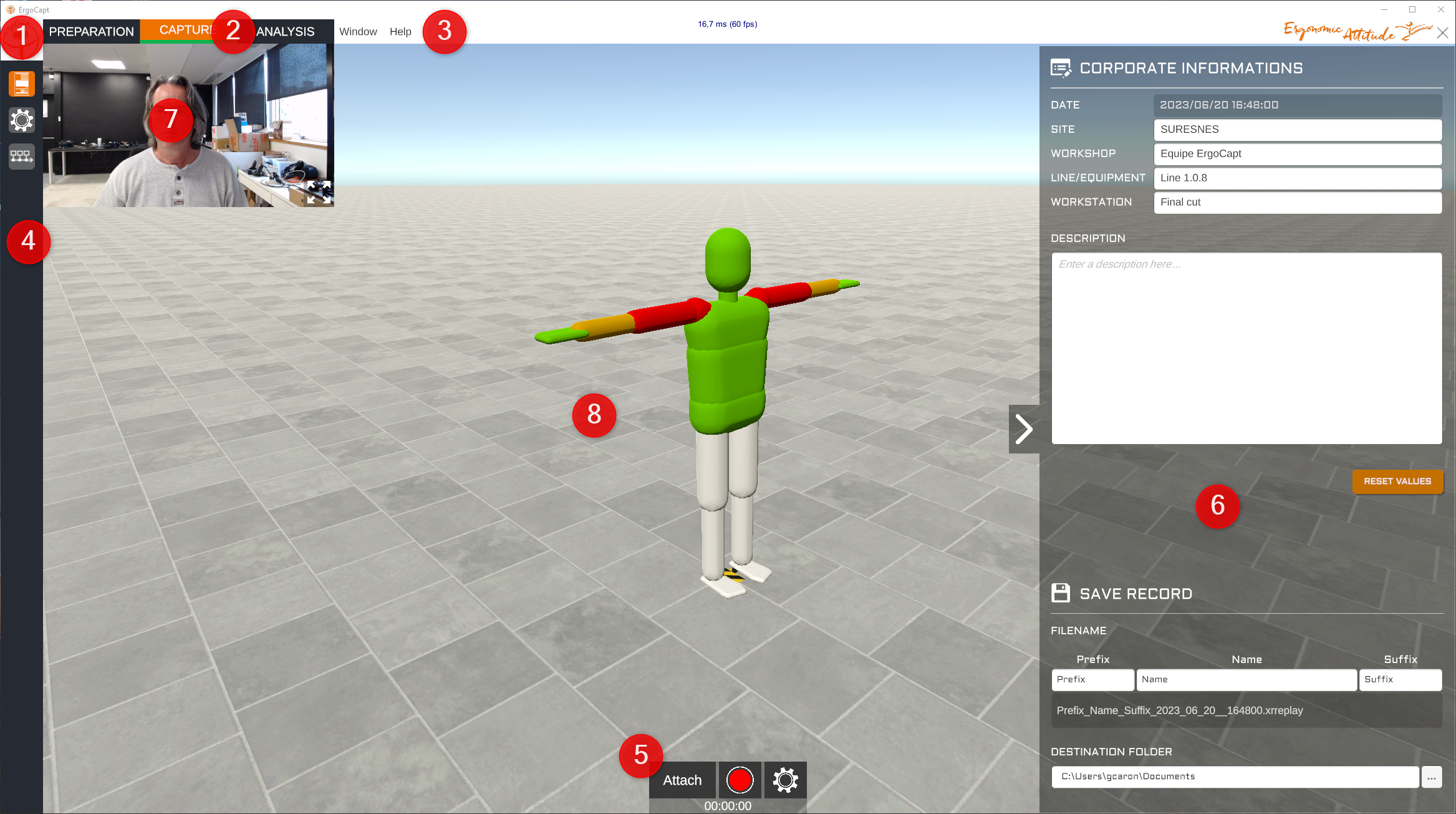

atelierCaptureFull_0_A

Dans l'image ci-dessus. Home; Onglets des ateliers; Barre des menus; Barre d'icônes latérale; Barre d'icônes centrale; Information panel; Fenêtre vidéo; Fenêtre 3D.

Home#

Cliquer sur le bouton Home (également appelé icône d'application) pour quitter l'application ou retourner à la page d'accueil.
icone_application

Exit_popup

Onglets des Ateliers#

La barre colorée indique que vous êtes dans l'Atelier CAPTURE. Cliquer sur le nom d'un autre atelier pour passer d'un atelier à l'autre.
atelierCapture

Barre des menus#

Les menus Window et Help sont disponibles.

Barre d'icônes latérale#

Voir Boutons de la barre latérale pour des explications icône par icône.

barre_icones0

Barre d'icĂ´nes centrale#

Les commandes pour attacher le Player à la source de données de capture de mouvement, lancer et stopper l'enregistrement, choisir sa webcam. Voir Icônes de la barre centrale pour des explications icône par icône.
recordPopup_1

Information Panel#

Dans le panneau latéral Information Panel, deux zones permettent de spécifier le contexte du poste de travail étudié (nommé périmètre de l'étude dans le logiciel Ergoéval) et de choisir le nom et la destination des enregistrements.

Pour la zone Corporate Informations, voir Corporate Informations.

Pour la zone Recording File Informations, voir Recording File Informations.

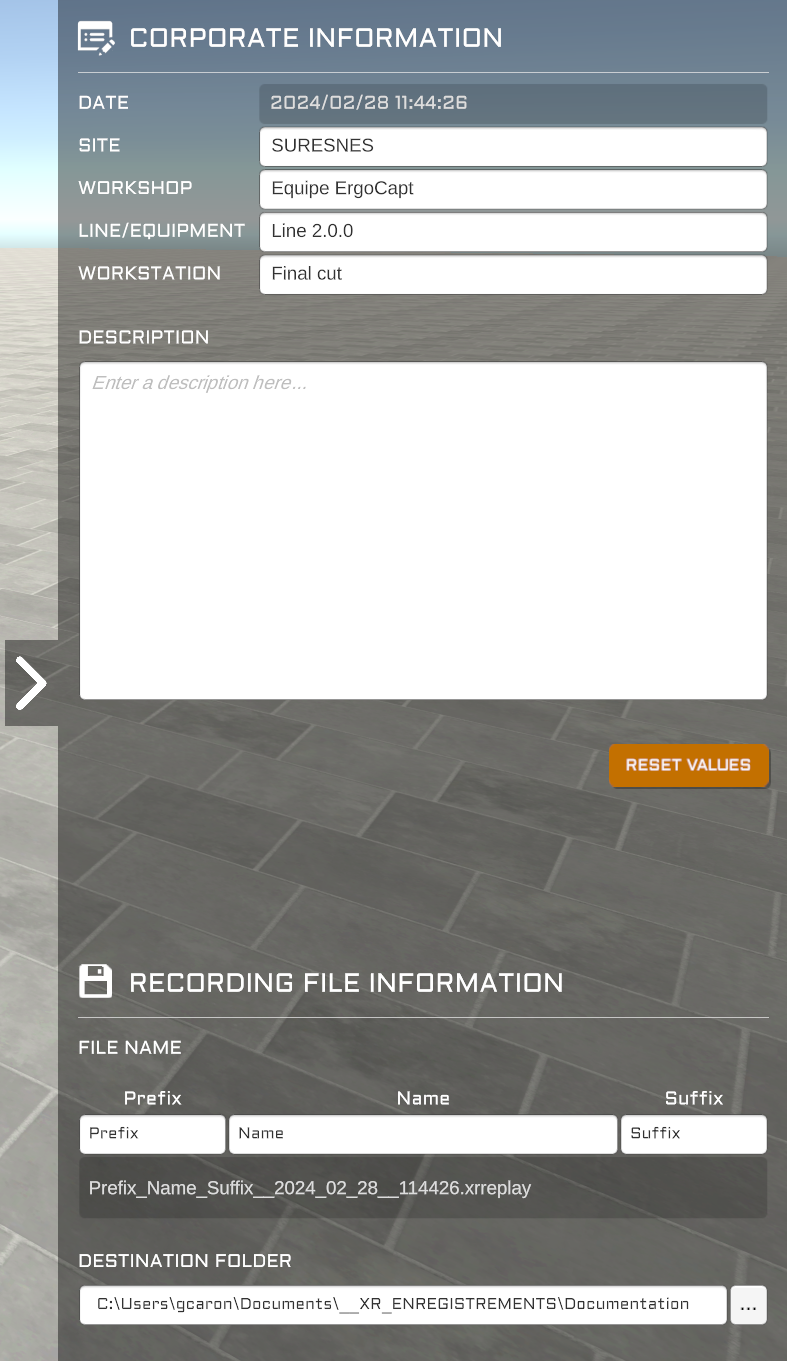

Record

Fenêtre Vidéo#

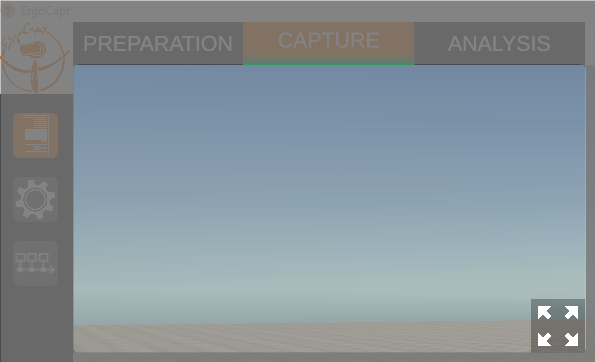

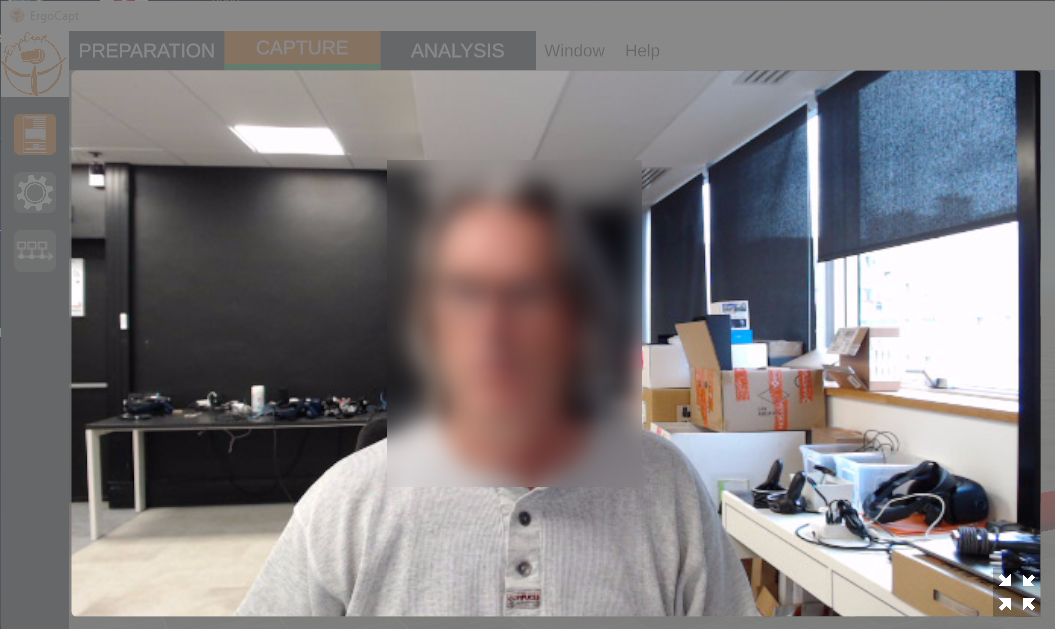

Dans cette fenêtre est affichée le flux vidéo issu de la webcam. Si aucune webcam n'a été sélectionnée, cette fenêtre est vide.

atelierCapture_video2 atelierCapture_video1

FenĂŞtre 3D#

La Fenêtre 3D affiche une vue de l'Espace de travail tridimensionnel dans lequel évolue le Player coloré et sont disposés les éventuels objets 3D ajoutés à l'Espace de travail.

Si un casque de réalité virtuelle est actif, ce qui est affiché dans le casque est affiché dans cette fenêtre.

Dans les autres cas, une vue interactive "à la troisième personne" est affichée.

En haut à gauche de l'interface 2 menus déroulants sont proposés, Window et Help.

Windows__menu

Kinect Body Scanner#

Voir Kinect Body Scanner dans l'atelier PREPARATION.

Help__menu

Ces fonctionnalités sont identiques au Menu Help de l'atelier PREPARATION.

IcĂ´nes#

Icônes de la barre latérale#

Les icônes situées dans la barre d'icônes latérale (à gauche de l'écran) donnent un accès pratique a des fonctions utilisées régulièrement lors des séances d'enregistrement. Lorsque vous survolez une icône avec la souris, une courte description est affichée. La barre d'icônes latérale est ici représentée couchée pour un gain de place.

barre_icones0_A

Dans la barre d'icônes latérale vous trouverez 3 boutons bascule : Information Panel ; User Preferences ; Scenario. Cliquer une fois pour afficher la popup correspondante. Cliquer une seconde fois pour cacher la popup.

capture_icone_lateral Information Panel#

Cliquer pour afficher le panneau latéral Information Panel avec les deux zones Corporate Information et Record File Information.

capture_icone_parametre2 User Preferences#

Cliquer pour afficher la popup User Preferences.

capture_icone_assemblyscenario Scenario#

Cliquer pour afficher la popup Scenario.

IcĂ´nes de la barre centrale#

En bas de la fenêtre principale, dans la barre d'icônes centrale, sont regroupés les 3 icônes (boutons) liés à l'enregistrement : Attach/Detach (1), Start/Stop recording (2), User Preferences (3) et le compteur (4).

recordPopup_1

Attach-Detach#

manqueImage Cliquer sur le bouton Attach pour connecter le Player coloré de la scène 3D au système de capture de mouvement. Une fois attaché, le Player suit les déplacements de l'Opérateur.
recordPopup_0-2 Cliquer sur le bouton Detach pour couper la connexion. Le Player se remet en position de repos.

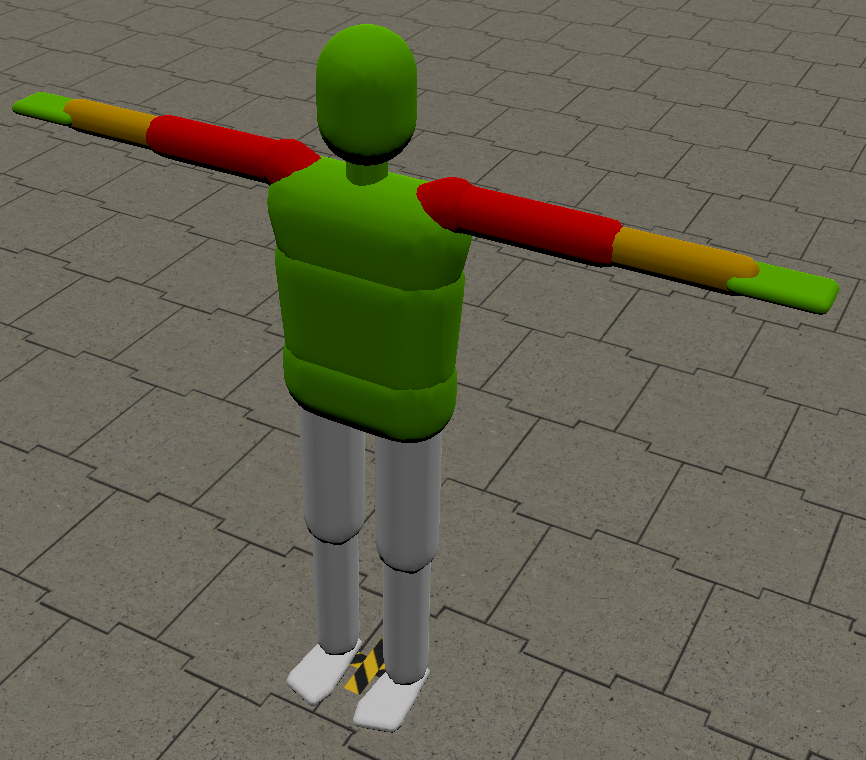

player02player01

S'attacher seul ou faire appel à un tiers ?

Lors d'une séance VR, si vous utilisez les manettes vous pourrez vous attacher seul. Par contre, si vous portez les gants Manus, vous devrez vous faire aider par un tiers pour cliquer sur le bouton Attach.

Bouton Start-Stop#

Appuyer sur le bouton Start rouge capture_icone_record pour lancer l'enregistrement. Le compteur passe en fond rouge recordPopup_0-4.

Appuyer de nouveau sur le bouton rouge Stop recordPopup_3 pour arrĂŞter l'enregistrement.

Bouton User Preferences#

capture_icone_parametre2 Appuyer sur ce bouton pour afficher la popup User Preferences (même action que le bouton de la barre latérale).

Compteur#

Le compteur affiche la durée écoulée depuis le début de l'enregistrement, en hh🇲🇲ss (heures, minutes, secondes). Le fond devient rouge lorsque enregistrement est en cours. recordPopup_0-3 recordPopup_0-4

Popups#

Quatre popup sont disponibles : Information Panel, User Preferences, Camera Settings et Scenario.

Scenario popup#

La fenêtre Scenario permet de créer des steps, de gérer les paramètres et déroulement step by step d'un scénario de manipulations VR.

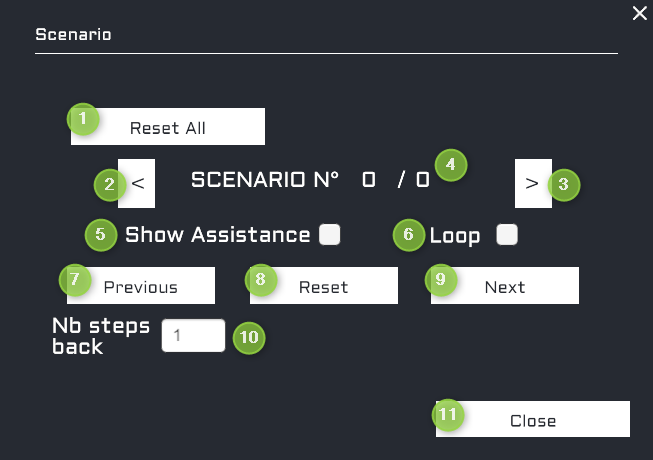

AssemblyScenario

Dans la popup Scénario vous trouvez :

  • PastilleChiffreVert Reset All :

  • PastilleChiffreVert < : Affiche le step prĂ©cĂ©dent.

  • PastilleChiffreVert > : Affiche le step suivant

  • PastilleChiffreVert Nom, numĂ©ro et numĂ©ro d'ordre du scĂ©nario courant.

  • PastilleChiffreVert Show Assistance : Cocher pour afficher les aides. Les positions cibles sont affichĂ©es en fantĂ´me bleu et une ligne de foi bleue lie la pièce Ă  manipuler Ă  la position cible.

  • PastilleChiffreVert Loop : Cocher pour jouer le scĂ©nario en boucle.

  • PastilleChiffreVert Previous :

  • PastilleChiffreVert Reset :

  • PastilleChiffreVert Next :

  • PastilleChiffreVert Nb steps back : Indiquer le nombre d'Ă©tapes concernĂ©es par Previous.

  • PastilleChiffreVert Close : Fermer la fenĂŞtre.

User Preferences popup#

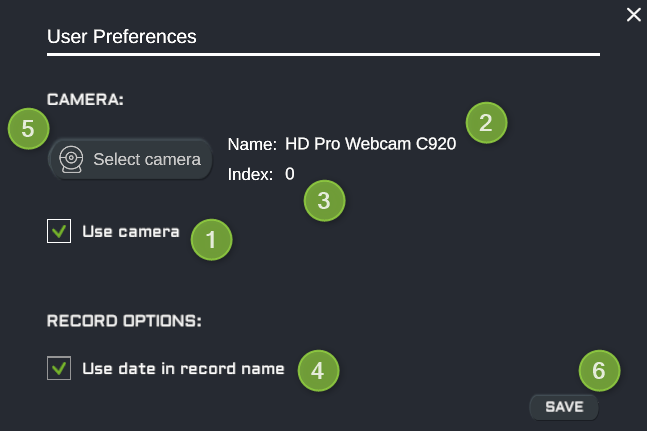

La fenêtre User Preferences permet de gérer l'usage de la webcam.

UserPreferences_2_A

Dans la popup User Preferences vous trouvez :

  • PastilleChiffreVert Use camera : Cocher la case Use camera pour que la webcam sĂ©lectionnĂ©e soit affichĂ©e dans la fenĂŞtre vidĂ©o.

  • PastilleChiffreVert Index : Le numĂ©ro d'identification de la webcam sĂ©lectionnĂ©e.

  • PastilleChiffreVert Name : Le nom de la webcam sĂ©lectionnĂ©e.

  • PastilleChiffreVert Use date in name record : Lorsque cette case est cochĂ©e, la date et l'heure sont automatiquement ajoutĂ©s dans le nom de l'enregistrement. Cette option est toujours active (vous ne pouvez pas la dĂ©cocher) et garantit que chaque enregistrement est unique.

  • PastilleChiffreVert Cliquer sur le bouton Select camera pour afficher la popup Camera Settings.

  • PastilleChiffreVert Save : Cliquer pour fermer la fenĂŞtre. Vos rĂ©glages sont mĂ©morisĂ©s. Vous retrouverez les mĂŞmes rĂ©glages lors d'une prochaine session d'ErgoCapt.

Camera Settings popup#

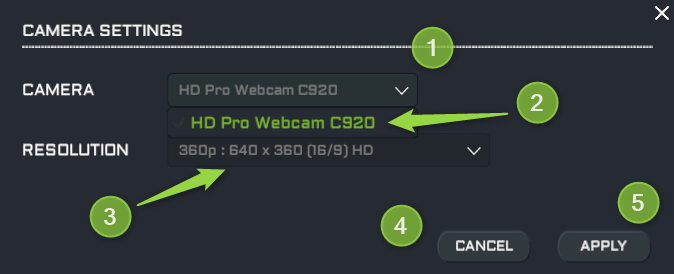

La popup Camera Settings permet de sélectionner la webcam dont le flux sera diffusé dans la fenêtre vidéo et enregistré lors de vos enregistrements.

CameraSettings

Dans la popup Camera Settings vous trouvez :

  • PastilleChiffreVert Camera : DĂ©rouler la liste des camĂ©ras (webcams) disponibles pour sĂ©lectionner la camĂ©ra que vous souhaitez utiliser. Si aucune camĂ©ra n'est disponible, la liste est vide.

  • PastilleChiffreVert Nom : Les noms affichĂ©s sont ceux qui sont proposĂ©s par votre système d'exploitation.

  • PastilleChiffreVert Resolution : La rĂ©solution d'enregistrement de la camĂ©ra est fixĂ©e Ă  360p (640 x 360 pixels au ratio 16/9). Elle n'est pas modifiable.

  • PastilleChiffreVert Cancel : Fermer la fenĂŞtre en abandonnant vos modifications.

  • PastilleChiffreVert Apply : Fermer la fenĂŞtre. Vos choix sont mĂ©morisĂ©s pour les sessions suivantes.

Pour sélectionner la webcam :

  1. Dans la barre d'icônes centrale, cliquer sur la roue dentée recordPopup_0-5 pour ouvrir User Preferences.

  2. Dans la popup User Preferences, vérifier que l'option Use Camera est cochée (recommandé) et cliquer sur le bouton Select Camera UserPreferences_4-1 pour ouvrir Camera Settings.

  3. Dans la popup Camera Settings, dérouler la liste Camera et sélectionner la webcam que vous souhaitez utiliser. Le flux vidéo s'affiche dans la vue Vidéo. Si ce n'est pas la bonne caméra, recommencer.
  4. Cliquer sur le bouton APPLY pour fermer Camera Settings, puis SAVE pour mémoriser votre choix pour les sessions suivantes et fermer User Preferences.

Information Panel popup#

Le panneau latéral Information Panel est situé sur le bord droit de votre écran. Il peut être replié/déplié pour laisser plus de place :

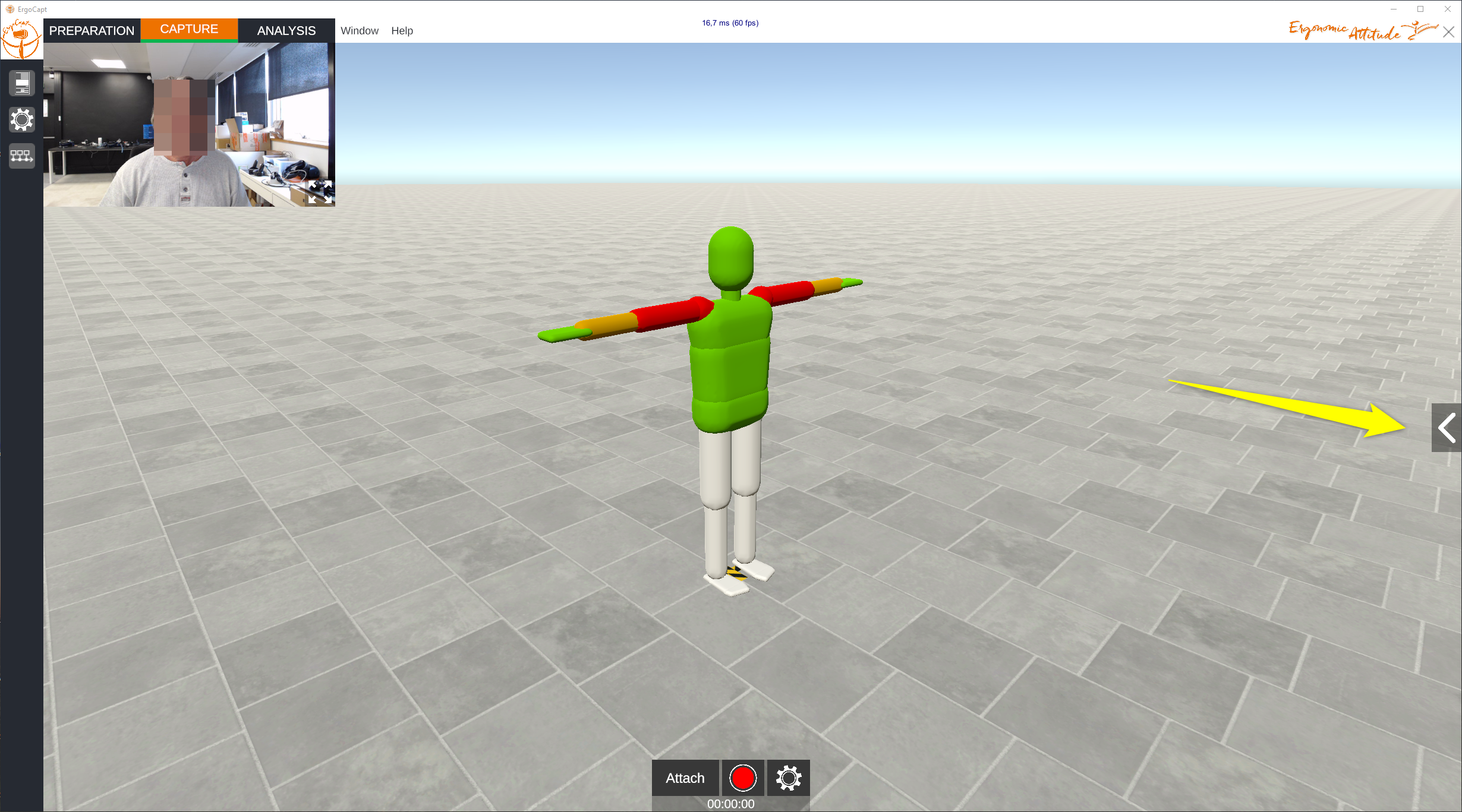

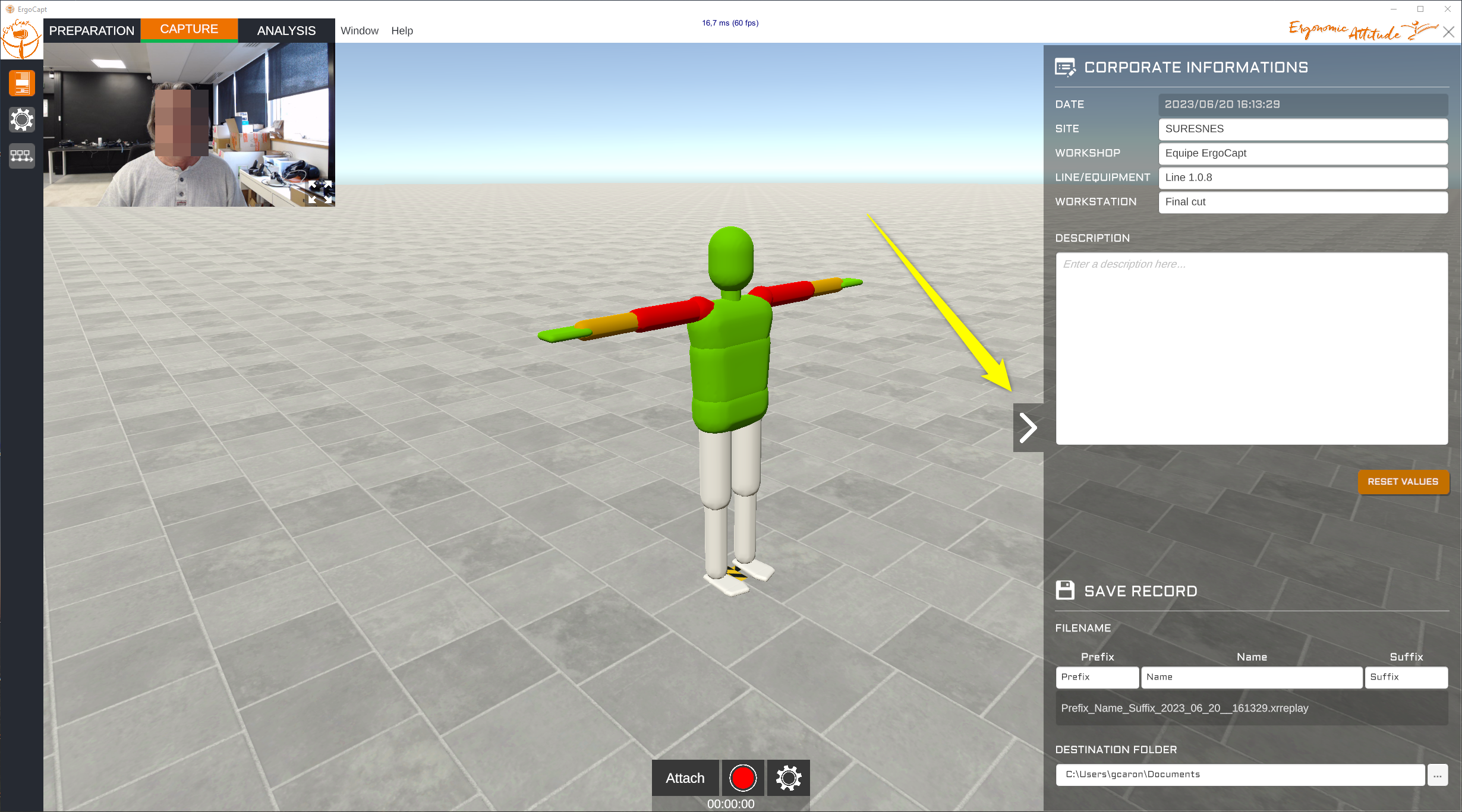

  • capture_icone_fold Cliquer sur le chevron pour replier le panneau latĂ©ral (ci-dessous, image de droite).
  • capture_icone_unfold Si le panneau latĂ©ral est repliĂ© (ci-dessous, image de gauche), cliquer sur le chevron pour le dĂ©ployer.

atelierCaptureFull_1 atelierCaptureFull_2

Tip

Le panneau latéral se replie automatiquement durant les enregistrements.

Information Panel contient deux zones distinctes :

Tip

Ces informations sont optionnelles. Si vous souhaitez les laisser vides, les valeurs par défaut seront utilisées.

Corporate Information#

La zone CORPORATE INFORMATIONS permet de saisir le contexte de votre étude. Les champs proposés sont identiques aux données du périmètre de l'application Ergoéval.

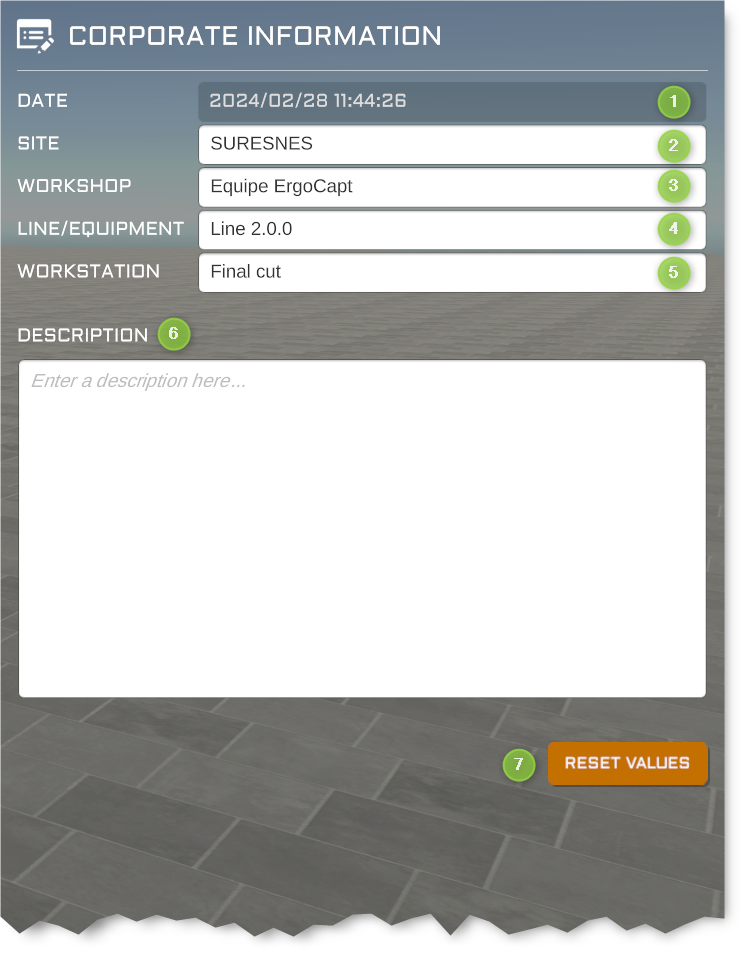

Record_Informations

Dans la zone Corporate Information vous trouvez :

  • PastilleChiffreVert_1 Date : La date et l'heure courante, mise Ă  jour Ă  chaque enregistrement.

  • Le PĂ©rimètre du poste de travail Ă©tudiĂ©, avec les champs suivants :

  • PastilleChiffreVert_2 Le site SITE

  • PastilleChiffreVert_3 L'usine WORKSHOP

  • PastilleChiffreVert_4 La ligne ou l'Ă©quipement LINE or EQUIPMENT

  • PastilleChiffreVert_5 Le poste WORKSTATION

  • PastilleChiffreVert_6 Description : Ajoutez un texte libre dĂ©crivant le contexte de votre Ă©tude ou vos observations.

  • PastilleChiffreVert_7 Cliquer sur le bouton RESET VALUES pour rĂ©initialiser tous les champs de la zone Corporate Information. Attention, cette action est dĂ©finitive.

Tip

Ces informations corporate sont incorporées comme métadonnées dans les Séquences que vous enregistrez. Vous pourrez compléter ou modifier ces métadonnées plus tard lorsque vous analyserez le fichier dans l'atelier ANALYSIS ou même après l'export, en éditant le fichier d'échange.

Utiliser le périmètre exact pour importer dans une étude Ergoéval existante

Si vous souhaitez importer les résultats de votre étude ErgoCAPT dans une étude préexistante dans l'application Ergoéval, saisissez exactement les mêmes informations que celles définies dans Ergoéval. Nous vous conseillons de noter ces informations directement à partir d'Ergoéval lors de la préparation de votre étude ErgoCAPT.

Recording File Information#

Dans la zone RECORDING FILE INFORMATION, vous saisissez le nom de fichier de la séquence à enregistrer et sélectionnez le dossier de destination.

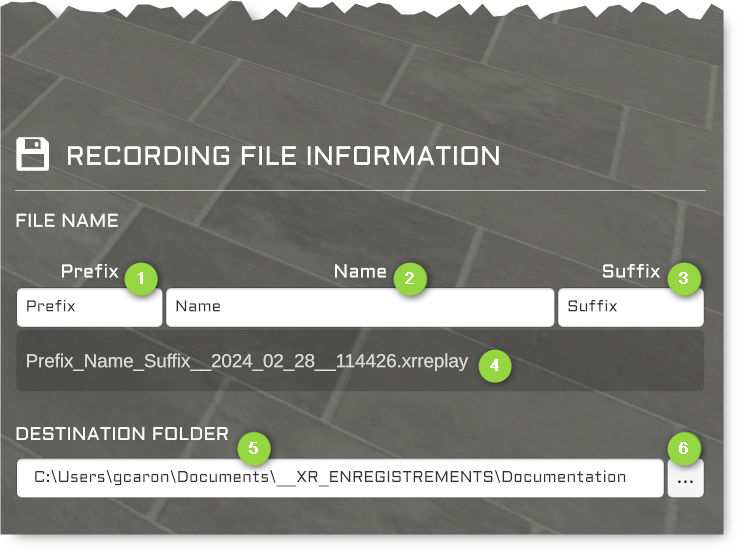

Record_SaveRecord

Dans la zone Recording File Information vous trouvez :

  • PastilleChiffreVert_1 Prefix : Saisir ici le texte du prefixe (optionnel, vide par dĂ©faut, ou dernière valeur saisie).

  • PastilleChiffreVert_2 Name : Saisir ici le texte du nom principal (optionnel, vide par dĂ©faut, ou dernière valeur saisie).

  • PastilleChiffreVert_3 Suffix : Saisir ici le texte du suffixe (optionnel, vide par dĂ©faut, ou dernière valeur saisie).

  • PastilleChiffreVert_4 Le nom complet du fichier est affichĂ© sous les 3 champs.

  • PastilleChiffreVert_5 Destination Folder : Le dossier de destination sĂ©lectionnĂ© s'affiche ici. Le texte n'est pas modifiable.

  • PastilleChiffreVert_6 Pour changer de dossier de destination, cliquer sur le bouton simu_icone_more et sĂ©lectionner le dossier Ă  utiliser dans l'explorateur.

Tip

Le nom est complété au fur et à mesure de votre saisie. La date et l'heure sont ajoutés automatiquement et les éléments sont séparés par un ou deux underscores pour une meilleure lisibilité. Un champ vide est ignoré.

Le nom de fichier est composé du Prefix, du nom principal Name et du Suffix, suivi de la date du jour et de l'heure. Le format complet : PREFIX_RECORDNAME_SUFFIX_YYYY_MM_DD__HH_MM_SS.xrreplay.
Lorsque les trois champs sont laissés vides, le nom de la séquence est raccourci, juste composé de la date et de l'heure, comme 2020_09_08__10_02_00.xrreplay.

Pour saisir le nom du fichier :

  1. Selon vos besoins, saisir un texte dans les champs Prefix, Name et Suffix.
  2. Le nom complet du fichier, avec insertion de la date et l'heure, s'affiche juste en dessous.

Pour sélectionner le dossier de destination :

  1. Cliquer sur simu_icone_more.
  2. Dans l'explorateur Rechercher un dossier, naviguer jusqu'au dossier dans lequel vous souhaitez enregistrer vos séquences.
    Par défaut, les Séquences sont enregistrées dans le dossier Mes Documents.
  3. Attention aux caractères exotiques dans le chemin d'accès au dossier et le nom du fichier (le path).
    Les caractères utilisables sont : [a-z] [A-Z] [0-9] [_ - = # ( ) [ ] ! $ % @ ' & , ^ +] [point] [point-virgule] et [espace].

ATTENTION !

Les caractères accentués comme [é ê è à ç ù], les caractères exotiques comme [£ § µ ¤] ou encore les exclusions de Windows [\ / : * ? " < >] sont interdits dans le path.

Vérifier notamment les noms utilisés comme UserName par Windows (le nom de l'utilisateur, donc le nom de votre session) comme par exemple C:\Users\gérard.daron\Documents.

  1. Cliquer sur OK.
  2. Le champ Destination Folder va se mettre Ă  jour. Patienter le temps qu'ErgoCAPT active la nouvelle destination (peut durer jusqu'Ă  une minute).
  3. Lorsque la nouvelle destination est affichée, vous pouvez lancer l'enregistrement.
