Déroulement d'une session type

Les 4 phases représentatives d'une séance ErgoCAPT

OK le 5/04/2024

Ajouter des liens vers les pages concernées par les schémas.

VERIFIER SI C'EST LE BON LIEN

Prérequis

Avant de mettre en route une séance de travail ErgoCAPT, vous devez détenir, en tant que Superviseur, deux informations importantes :

• Le nom du Player à utiliser.
• La liste des Packs Matériels à mettre en oeuvre.

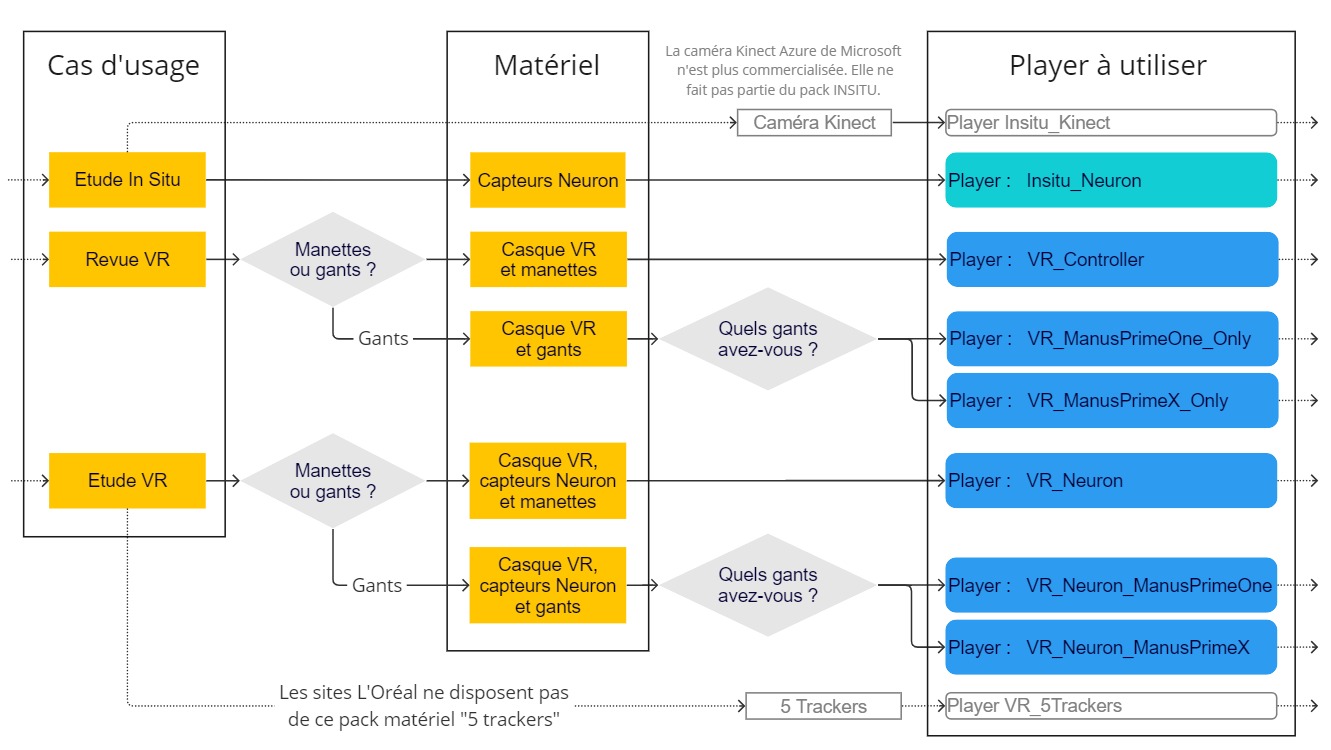

Si vous n'avez pas ces deux informations, reprenez les étapes de l'arbre de décision ci-dessous.

Une session type

Une séance d'évaluation ergonomique avec ErgoCAPT se déroule toujours en 4 grandes phases successives :

• Phase 1 : Mise en route du matériel et sa calibration.
• Phase 2 : Préparation de la scène.
• Phase 3 : Capture des mouvements du corps et enregistrement de Séquences.
• Phase 4 : Co-visionnage ou Analyse ergonomique pour un export vers Ergoéval.

Phase 1 : Mise en route du matériel

Durant la phase de mise en route, le Superviseur va :

• Mettre en place les Packs de matériel dont il a besoin
• Préparer les systèmes de suivi de mouvement
• Equiper l'Opérateur qui participe à l'étude
• Procéder aux calibrations

Pour en savoir plus sur les modus operandi de chaque pack matériel, voir le Guide du matériel.

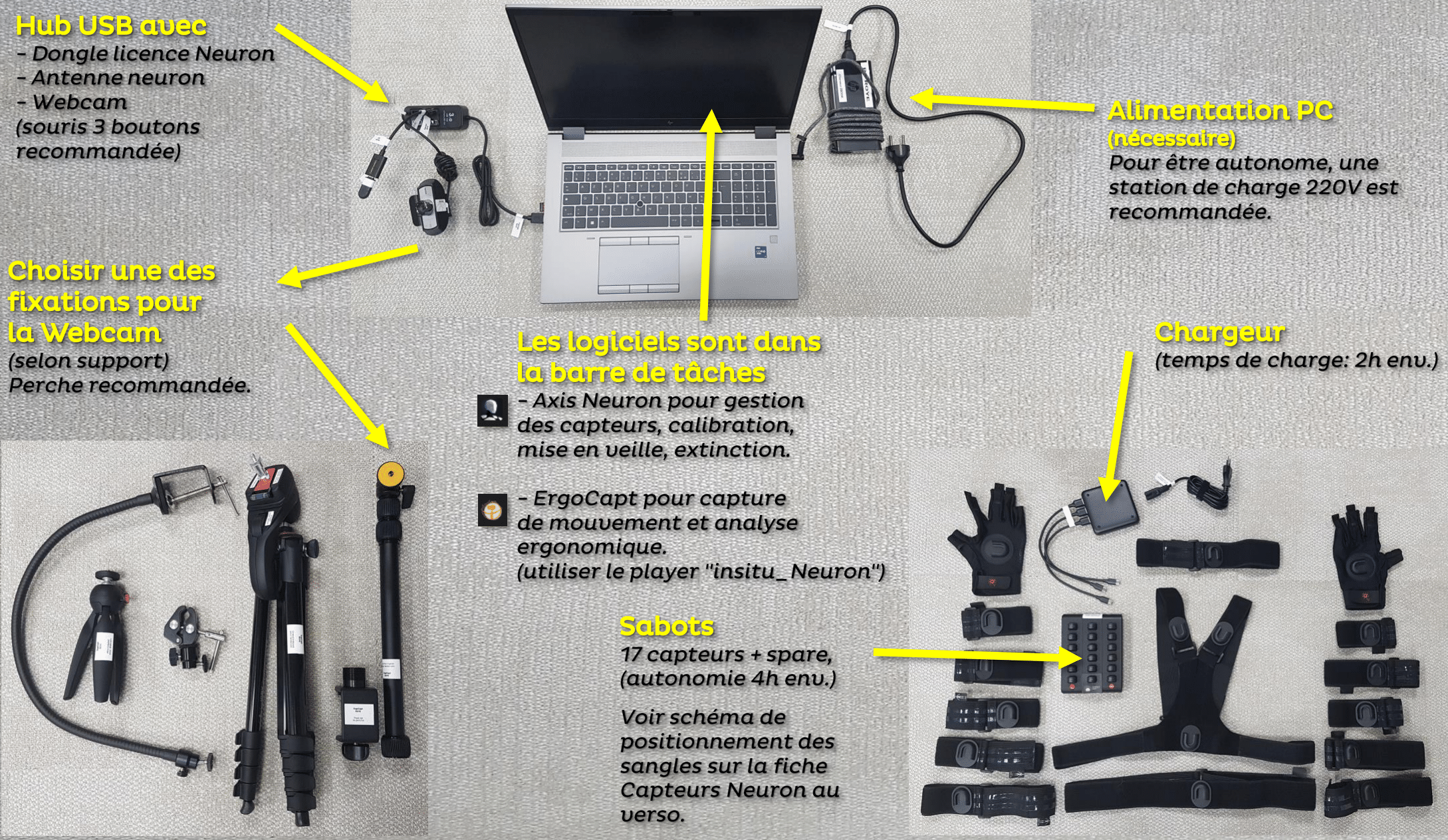

Exemple de matériel à mettre en oeuvre pour une séance Etude INSITU avec le Pack PC (en haut), le Pack Neuron (à droite) et les options de Fixations (à gauche).

Phase 2 : Préparation

La phase Préparation se déroule dans l'atelier PREPARATION d'ErgoCAPT. Le Superviseur sélectionne le Player qui correspond au matériel de capture de mouvement utilisé et règle sa taille en fonction de celle de l'Opérateur.

Dans le cas d'une séance en réalité virtuelle (Revue VR ou Etude VR), une scène contenant le modèle 3D du projet sera toujours ajoutée (inutile en cas d'usage INSITU).

Voir Atelier PREPARATION dans le Guide de référence.

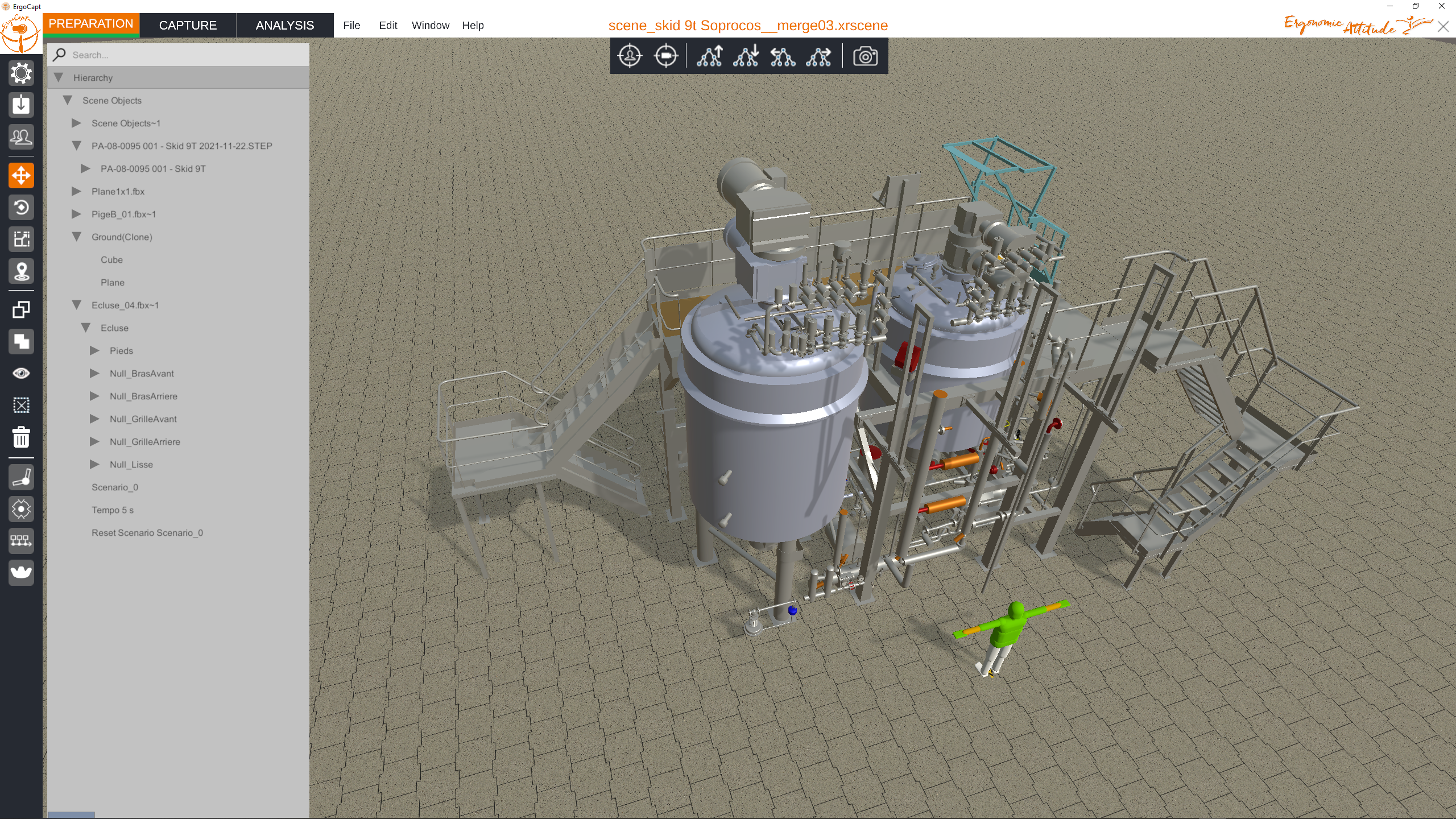

L'atelier PREPARATION avec une scène contenant un modèle 3D importé à partir d'un fichier CAD. A gauche, l'arborescence du graphe de scène.

Phase 3 : Capture

La phase de Capture se déroule dans l'Atelier CAPTURE d'ErgoCAPT. Le Superviseur saisit les informations du périmètre de l'étude, "attache" le Player aux données d'entrée, oriente la webcam. L'Opérateur effectue ses tâches. Les déplacements des capteurs sont interprétés par les logiciels du système de capture de mouvements, les données sont transmises en temps réel vers ErgoCAPT et son Player reproduit le plus fidèlement possible les mouvements réels. ErgoCAPT évalue en continu les postures et affiche les contraintes subies sous forme de couleurs.

Le Superviseur guide l'Opérateur et procède aux enregistrements des séquences de capture de mouvement.

Voir Atelier CAPTURE dans le Guide de référence.

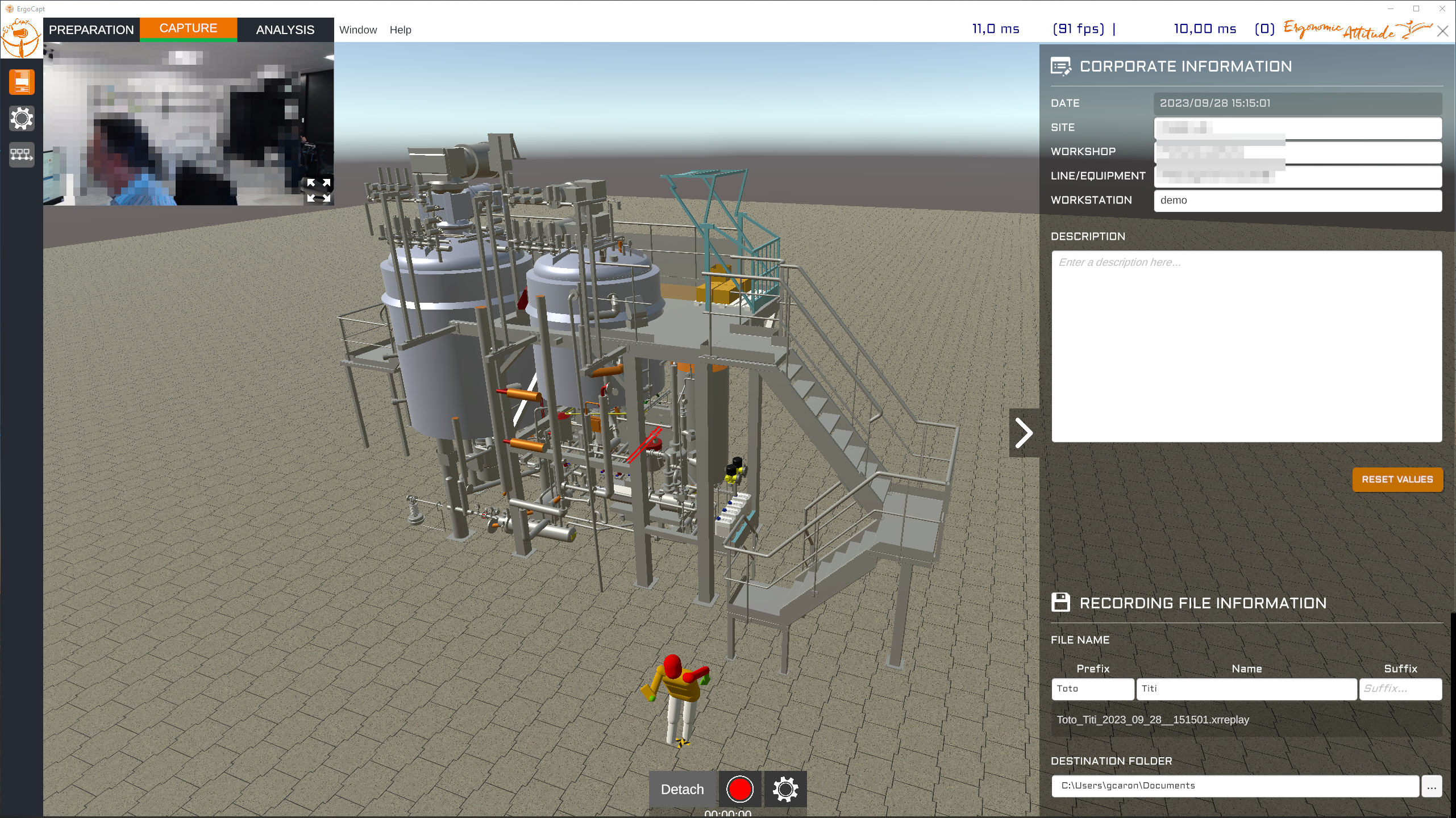

L'atelier CAPTURE avec le flux vidéo de la webcam (en haut à gauche), le player en mouvement (en bas), les informations du Périmètre (panneau de droite). En vignette, le player dont les couleurs varient en fonction de la cotation continue.

Phase 4 : Analyse

La phase Analyse se déroule dans l'atelier ANALYSIS d'ErgoCAPT. Selon l'objectif du Superviseur :

• Durant une séance de coaching (auto-confrontation), l'enregistrement qui vient d'être fait pourra être lu autant de fois que nécessaire lors d'un co-visionnage avec l'Opérateur.
• Dans le cadre d'une étude ergonomique complète, le Superviseur va accumuler les enregistrements et pourra les analyser plus tard pour découper la séquence en "tâches" (Task), rechercher les postures extrêmes et créer une "activité" (Activity) pour chaque posture à évaluer.

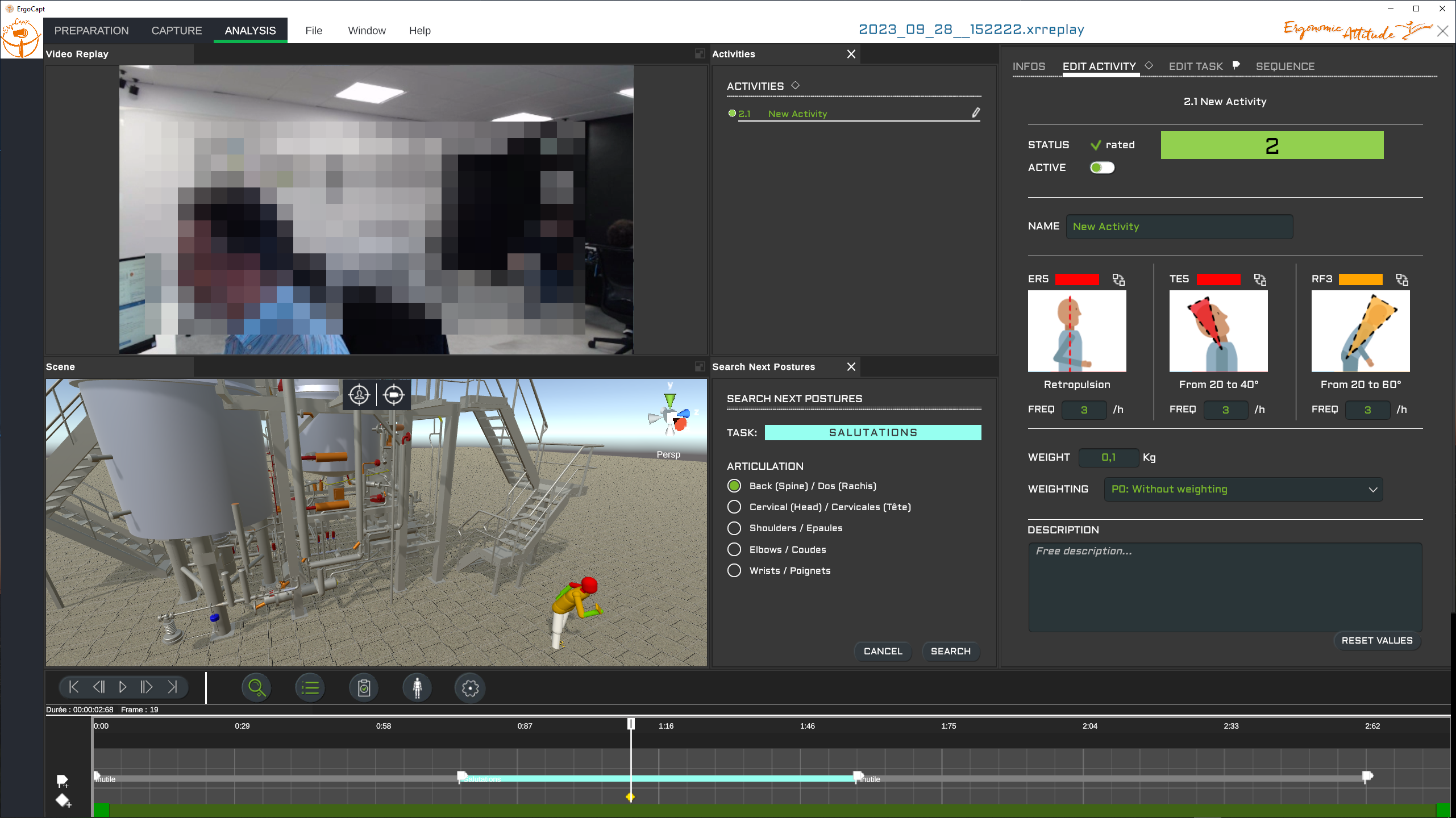

L'atelier ANALYSIS avec le flux vidéo de la webcam (en haut à gauche), le player en mouvement (en bas), les informations à saisir pour une Activity (à droite), la barre temporelle avec une Task colorée en bleu (en bas).

En fin de séance, le Superviseur pourra consulter le tableau de synthèse (cumul des activities, note globale) et exporter les données dans un fichier d'échange à destination d'Ergoéval® ou dans un rapport illustré au format Word®.

Voir Atelier ANALYSIS dans le Guide de référence.

Poursuivre

La section "Découverte d'ergoCAPT" est maintenant terminée.

Pour poursuivre votre apprentissage, nous vous proposons de suivre les tutoriels en vous laissant guider pas à pas sur différents modes opératoires. Voir le Guide des tutoriels.

Pour en savoir plus sur les procédures de mise en route de vos Packs de matériel, voir le Guide du matériel. Pour entrer de plain pied dans les Workflows terrain, commencer par le Guide Etude INSITU. Pour tout savoir sur l'application ErgoCAPT, consulter le Guide de l'Utilisateur et le Guide de Référence.
