Tutoriel2 IN-SITU

Déroulement d'une séance IN-SITU

Modification en cours pour devenir auto IN-SITU

• REMPLACER PAR UNE IMAGE SIMILAIRE MAIS AVEC UNE VIDEO LOREAL ET LE PANNEAU INFO AFFICHE A LA PLACE DE EDIT, COMME EN SITUATION POUR AUTOCONFRONTATION; ENLEVER AUSSI LES 2 PETITS PANNEAUX

Contexte de ce tutoriel

Les procédures décrites dans ce tutoriel sont destinées à une première prise en main de l'application ErgoCAPT.
Thématique: Une séance d'enregistrements IN-SITU utilisant les capteurs de mouvement Neuron PN3.

Ce tutoriel suppose que vous êtes en phase de découverte, dans une salle de réunion (vous disposez d'une table). Si vous êtes en zone de production sur un cas réel, vous devez disposer d'un support, de préférence mobile et d'une alimentation électrique.

Pour vous mettre totalement dans la peau d'un Superviseur, mais aussi pour garder un oeil sur l'ordinateur et les capteurs, une personne qui se porte volontaire pour porter les capteurs sera la bienvenue (vous pouvez aussi la porter vous-même).

Prérequis

Pour suivre ce tutoriel, des prérequis sont supposés :

• Vous disposez du kit matériel INSITU comprenant des capteurs Neuron PN3


• Les capteurs sont chargés

• Le logiciel Axis Studio qui gère les capteurs Neuron a déjà été installé, configuré et testé sur votre PC (voir Installation de la combinaison PN3)

• Le logiciel ErgoCAPT a déjà été installé, configuré et testé sur votre PC (voir Installer ErgoCAPT)

• La licence d'utilisation d'ErgoCAPT est valide (voir Vérification de licence)

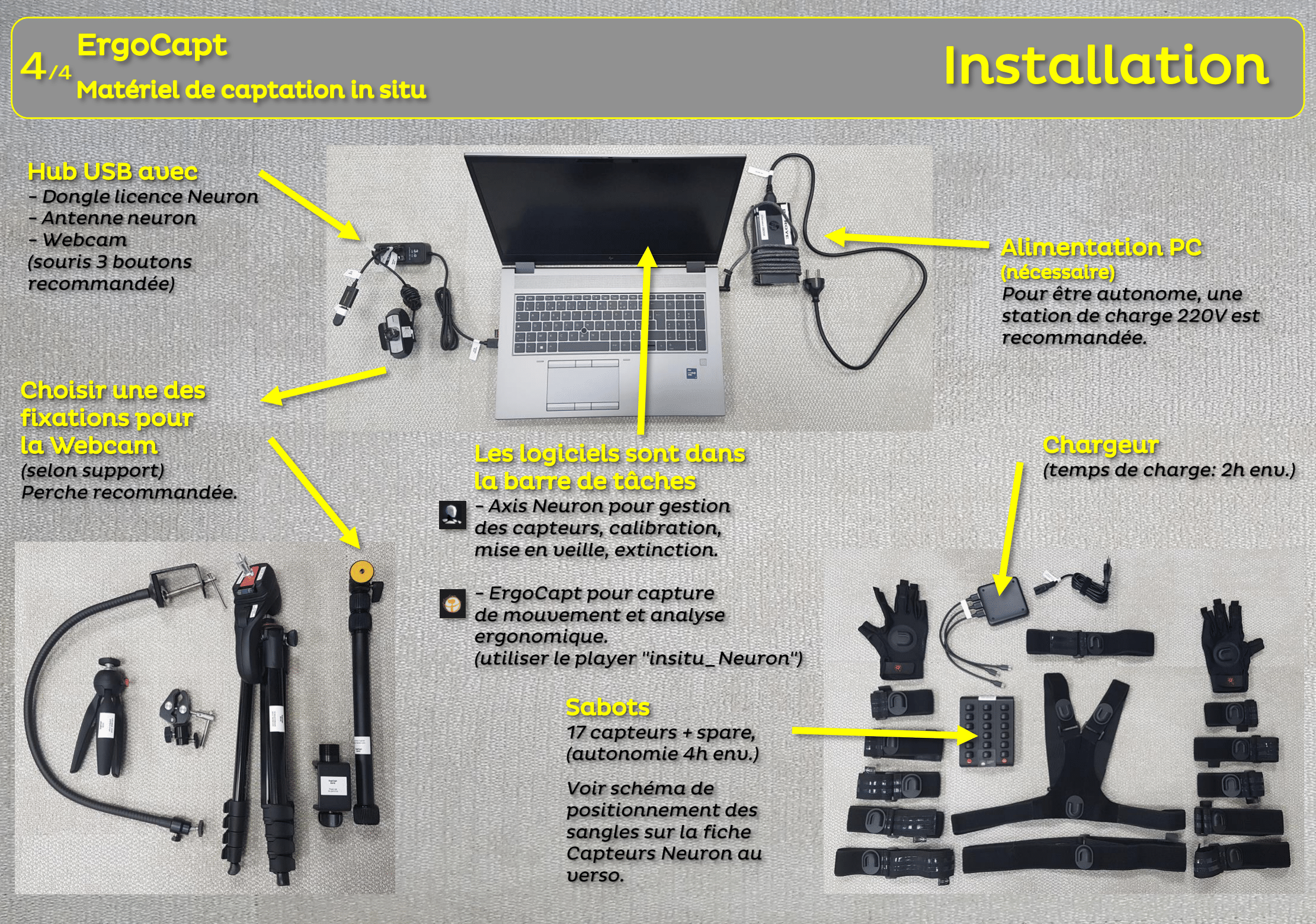

Matériel

Liste du matériel nécessaire

Pour réaliser ce tutoriel, vous devez disposer du matériel suivant :

• Le pack PC avec les options suivantes :

  • Le Hub USB portant le mini-dongle de la licence d'utilisation Neuron et l'antenne Neuron sur son prolongateur de 20cm ou 1m (selon conditions de réception – le prolongateur de 1m facilite l'orientation de l'antenne vers la zone d'utilisation). .
  • La webcam sur son support (au choix, perche recommandé)

• Le pack Neuron PN3

Matériel complémentaire

Si vous effectuerez une vraie session IN-SITU en zone de production, vous aurez besoin de matériel complémentaire, qui devra être mis à disposition par votre site :

• Une desserte à roulettes, OU, mieux, un chariot "sur mesure" de type ErgoMécano.

• Une bobine rallonge 220V (attention au câble qui traine au sol) OU, mieux, une station d'alimentation autonome délivrant du 220V (voir par exemple https://fr.bluettipower.eu/products/bluetti-ac200p-station-energie-portable).

Mise en place du matériel

1. Choisir la fixation pour la webcam et la mettre en place (la perche est recommandée).
2. Fixer la webcam au sommet de la perche.
3. Brancher le câble de la webcam sur le Hub.
4. Le mini-dongle licence Neuron est déjà sur le Hub.
5. L'antenne Neuron est déjà au bout de son prolongateur de 20cm ou 1m, branché sur le Hub. Attacher le prolongateur le long de la perche et diriger le bout de l'antenne vers la zone d'étude.

6. Brancher le Hub sur le PC.
7. Brancher l'alimentation du PC (recommandé pour performances et autonomie).
8. Allumer le PC.

Démarrer Neuron

Objectif :

Les étapes suivantes concernent la procédure de mise en route de la combinaison Neuron PN3. Dans un premier temps, vous allez vérifier que le logiciel Axis Studio est correctement configuré. Dans un deuxième temps, vous allez équiper la personne selon une procédure précise.

Démarrer Axis Studio

Axis Studio est l'application qui gère les 17 petits capteurs de mouvement. Pour démarrer Axis Studio, suivez ces étapes :

1. Sur le PC, lancer le logiciel Axis Studio. Le raccourci est habituellement sur le bureau et dans la barre des tâches.


2. Axis Studio va vous demander dans quel projet vous souhaitez travailler. Un projet a été préparé pour ErgoCAPT : sélectionner le projet ErgoCAPT PN3 DemoMotionFiles.

   Noter que la création d'un projet est ici inutile. Sélectionnez le projet proposé.

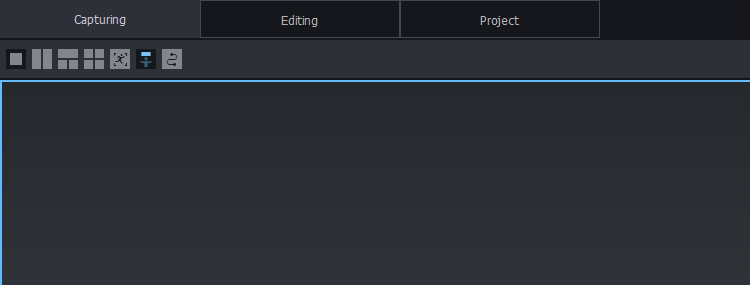

3. Cliquer sur l'onglet Capturing, en haut à gauche.

   Noter que les onglets Editing et Projects ne concernent pas ErgoCAPT.


Vérifier les paramètres Axis Studio

Vous allez vérifier que l'application Axis Studio a été correctement paramétrée lors de l'installation. Les paramètres (Settings) sont conservés d'une session à l'autre, alors cette étape n'est a faire qu'une seule fois.

Suivez les étapes de 1 à 10 énumérées ci-dessous :

• Dans le menu "burger" , choisir Settings .

• Poursuivez dans la fenêtre Settings.


• Sélectionner la page BVH Broadcasting (ci-dessus) et vérifier que :

  • BVH-Capture est en bleu  ;
  • Avec IP 127.0.0.1 et le Port 7001  ;
  • BVH-Edit est en noir .

  Nota : vous utiliserez exclusivement BVH-Capture. La partie BVH-Edit n'est pas utilisée dans le contexte ErgoCAPT et doit rester désactivée.


• Sélectionner la page Working Mode et vérifier que :

  • Full Body est coché pour les 5 CH (et )
    (CH pour chanels, les 5 canaux colorés des fréquences disponibles).

• Cliquer sur le bouton OK .

• Cette vérification est terminée.

NOTA: Comme indiqué précédemment, les paramètres sont enregistrés par l'application Axis Studio et vous pourrez ignorer cette vérification lors de vos prochaines sessions.

Initialiser les capteurs

Dans un premier temps, laisser les capteurs dans leur socle de chargement.

1. Allumer les capteurs.
2. Initialiser les capteurs.
3. Equiper la personne qui sera l'objet de l'étude avec les sangles et mettre en place les capteurs.
4. Calibrer le système en 3 postures normalisées.
5. Vérifier avec quelques gestes prédéfinis que la capture de mouvement est correcte.

Allumer les capteurs

Pour allumer tous les capteurs en même temps, suivez cette procédure :

1. Brancher les trois sabots de chargement à leur bloc d'alimentation en utilisant les trois câbles courts USB-C.
2. Patienter quelques secondes (les capteurs vont clignoter en rouge).
3. Débrancher les trois câbles.
4. Les capteurs vont s'allumer et clignoter dans la couleur du chanel actif.
5. Vérifier que leurs LED sont toutes de la même couleur (par défaut le chanel CH2 clignote en bleu). Si une couleur est différente, voir la rubrique Changer la fréquence d'un capteur dans le chapitre Installation.

Poursuivre la relecture à partir d'ici

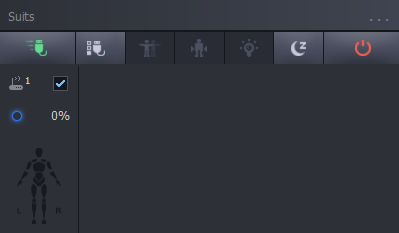

Détecter les capteurs.

1. Cliquer sur la "souris" verte.
   Dans le cas ou la "souris" est noire, débrancher le bout de l'antenne et rebranchez-la pour que l'application la retrouve et que la "souris" s'affiche bien en vert.

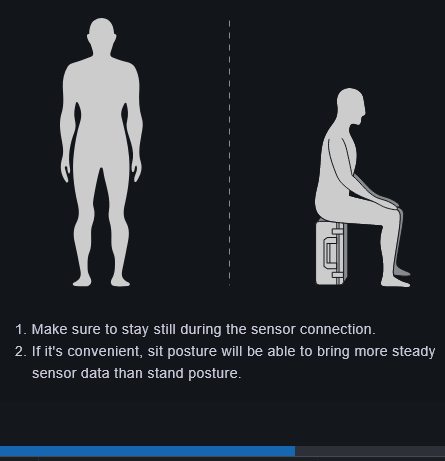

2. Patienter sans bouger le temps que les capteurs soient détectés.

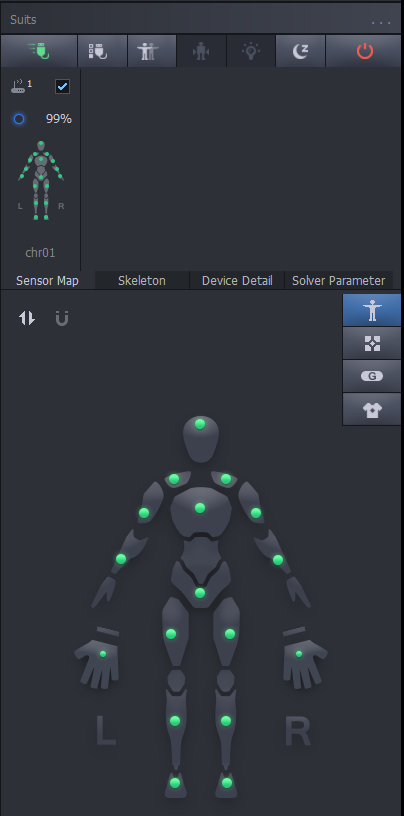

3. Vérifier que les 17 capteurs sont détectés et affichés en vert comme l'image ci-dessous.

   En cas de capteur manquant, vérifier qu'il est bien allumé. En cas d'anomalie, se reporter au chapitre Diagnostics dans le Guide de mise en route du pack Neuron PN3.

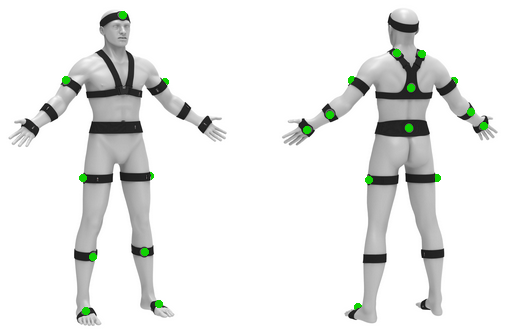

Equiper la personne

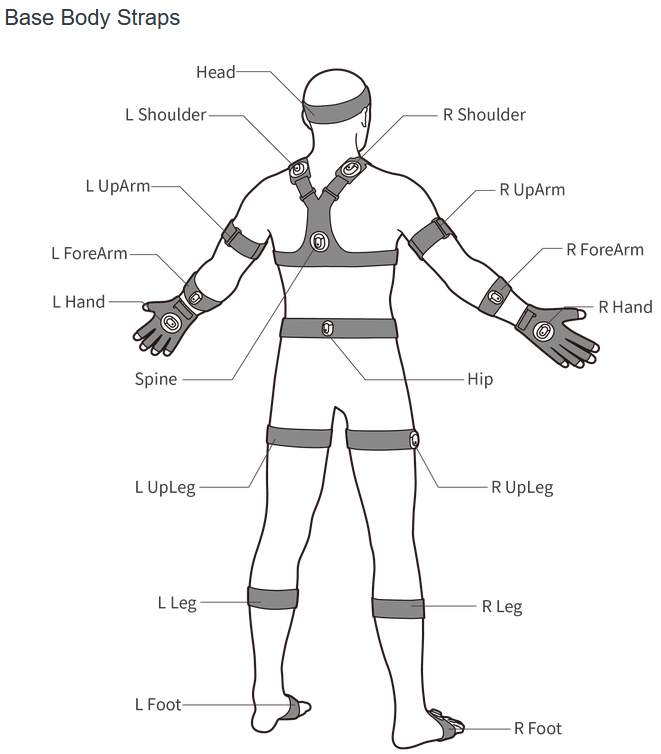

Equiper la personne a évaluer du harnais dorsal, du bandeau de tête, de la ceinture, des autres sangles et des gants. Respecter l'orientation de la fixation en vous référant au schéma disponible dans la valise (voir ci-dessous).

Allumer les 17 capteurs.

• Brancher chacun des 3 sabots de charge au petit câble USB-C blanc qui est sur le Hub. Après quelques secondes, lorsque les LED des capteurs deviennent rouges, débrancher : tous les capteurs se sont allumés et clignotent.

• Alternativement, vous pouvez les allumer un par un en appuyant sur leur bouton rouge durant une seconde.

Vérifier que les 17 capteurs clignotent tous de la même couleur que l'antenne. En cas d'anomalie, voir Mise en route du pack Neuron-3.

Fixer les capteurs sur les sangles en respectant leur position (le nom est écrit en gris sur la tranche du capteur). Ne pas utiliser le 18ème capteur "Spare". Il est possible d'allumer les capteurs après leur mise en place.

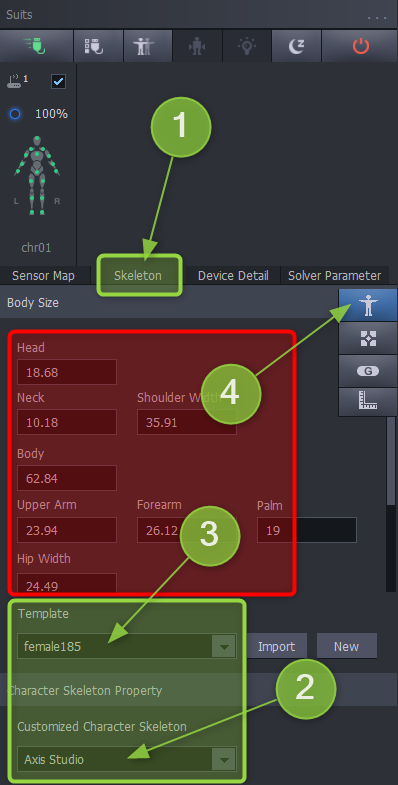

Adapter la taille.
Adaptez le sexe et la taille du mannequin Neuron à ceux de la personne qui porte l'équipement.
Les tailles vont de 5 en 5 cm. Choisir une taille juste inférieure à la taille de la personne.

1. Cliquer sur Skeleton (voir (1) sur l’illustration).
2. Comme Customized Character Skeleton, dans la liste, choisir Axis Studio (2).
3. Comme Template, dans la liste, choisir la taille juste en-dessous de celle du « sujet » (3).

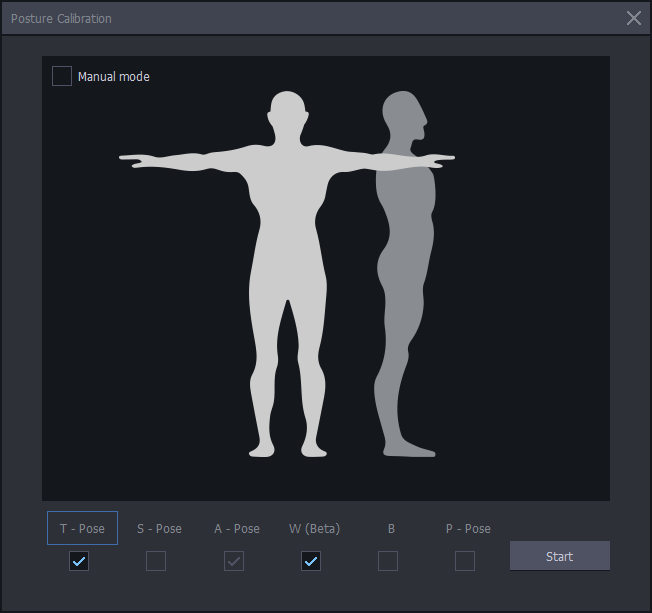

Calibrer.

1. Cliquer sur le bouton Perform Calibration (voir , image ci-dessus) pour lancer la calibration.
2. Cliquer sur Start. Guider la personne équipée pour qu'elle adopte les bonnes positions.
   1. La pose en T
   2. La pose bras le long du corps
   3. La marche, en avançant de 6 petits pas droit devant soi, en balançant les bras (possible de surjouer un peu).


A la fin de la calibration, vérifier que la posture du mannequin Neuron reproduit correctement les mouvements de la personne, notamment la tête et les épaules.

Pour plus de détails sur cette étape, voir Mise en route du pack Neuron-3.

Démarer ErgoCAPT

Info

L'application ErgoCAPT est installée dans le dossier que vous avez choisi (ex: C:\ErgoCAPT\1_Application_ErgoCapt\ErgoCapt_nom_de_version). Vous trouverez un raccourci sur le bureau ou dans la barre des tâches.

Pour démarrer l'application :

1. Ouvrir l'application ErgoCAPT.

2. Les boutons Préparation et Analysis s'affichent sur la page d'accueil lorsque le chargement est terminé.


La suite de la procédure se passe dans l'Atelier Préparation.

Atelier Préparation

Objectif :

Dans l'atelier Preparation, vous allez choisir le Player adéquat et régler sa taille.

Afficher l'atelier Préparation

Pour afficher l'atelier préparation :

1. A partir de la page accueil, cliquer sur le bouton Préparation .
2. Patienter durant le chargement de l'atelier. Lorsque le chargement est terminé, le Player par défaut est affiché au centre de la scène.


Choisir son player

Si la fenêtre Player est déjà affichée avec le Player Insitu_Neuron, passer directement à l'étape 4. Si non, suivre les étapes suivantes.

---

1. Cliquer sur l'icône Player pour ouvrir la fenêtre Player.

2. Dans la fenêtre Player, cliquer sur le bouton +.

3. Dérouler la liste des players et choisir le player correspondant au matériel déployé. Dans ce tutoriel, nous utilisons le Player Insitu_Neuron.

4. Le Player est ajouté dans la scène 3D.


5. Dans la fenêtre Player settings, renseigner la hauteur H (le sexe Male ou Female et la taille du sujet) en choisissant une taille similaire à ce qui a été précédemment sélectionné dans Axis (pour ce tutoriel: Female165). Ignorer la masse M en kg (non significatif). Les nouvelles mensurations sont automatiquement appliquées sur le Player.

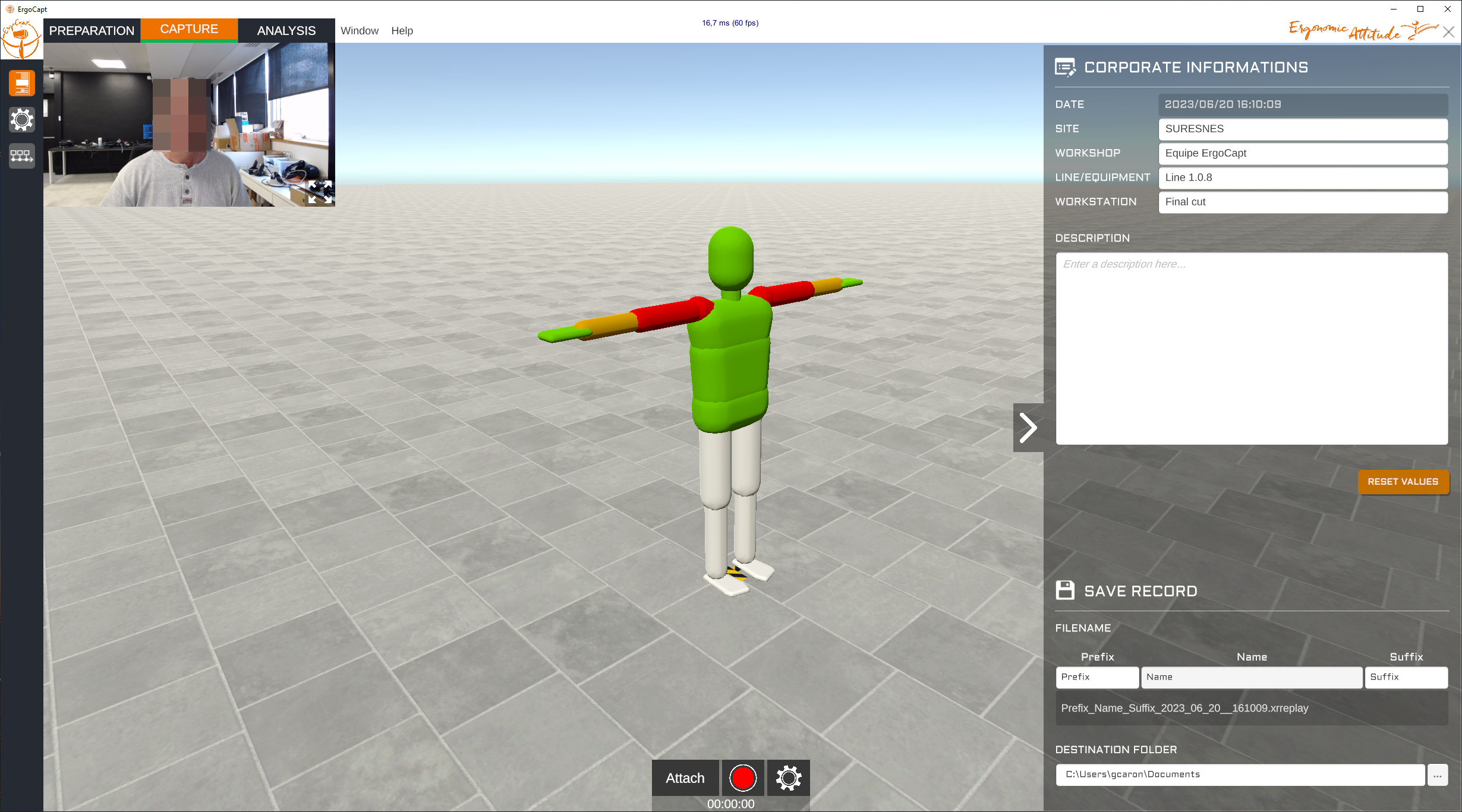

Atelier Capture

Objectif :

Dans l'atelier Capture vous allez :

• Attacher le Player Insitu_Neuron au système de capture de mouvement
• Renseignez les informations liées au périmètre (Site, Workshop etc.) ainsi que le nom du fichier et le dossier de destination
• Procéder aux enregistrements des Séquences.

Pour afficher l'atelier Capture :

1. Cliquer sur l'onglet CAPTURE, en haut à gauche.


2. Lorsque la barre située sous l'onglet CAPTURE est verte, le chargement est terminé (le chargement complet peut prendre quelques secondes).


Sélectionner la webcam

Pour sélectionner la webcam :

1. Cliquer sur le bouton Paramètres situé au centre de la fenêtre

2. Dans la fenêtre USER PREFERENCES :

   1. Cocher Use Camera
   2. Cliquer sur Camera Settings

3. Dans la fenêtre CAMERA SETTINGS, choisir la caméra que vous souhaitez utiliser dans la liste déroulante, puis cliquer sur APPLY.
   .

4. Le flux vidéo de la webcam est affiché dans la zone supérieure. Votre écran devrait ressembler à l'image ci-dessous :


Attacher le Player

Vous allez attacher le Player au flux de données des capteurs de mouvement :

1. En bas de l'écran, cliquer sur le bouton Attach pour attacher le Player au système de capture de mouvement.
   Vérifier que le Player bouge correctement en adéquation avec les mouvements du sujet. Pour en savoir plus et corriger les éventuelles anomalies, voir Attacher le Player dans le Guide de Référence.

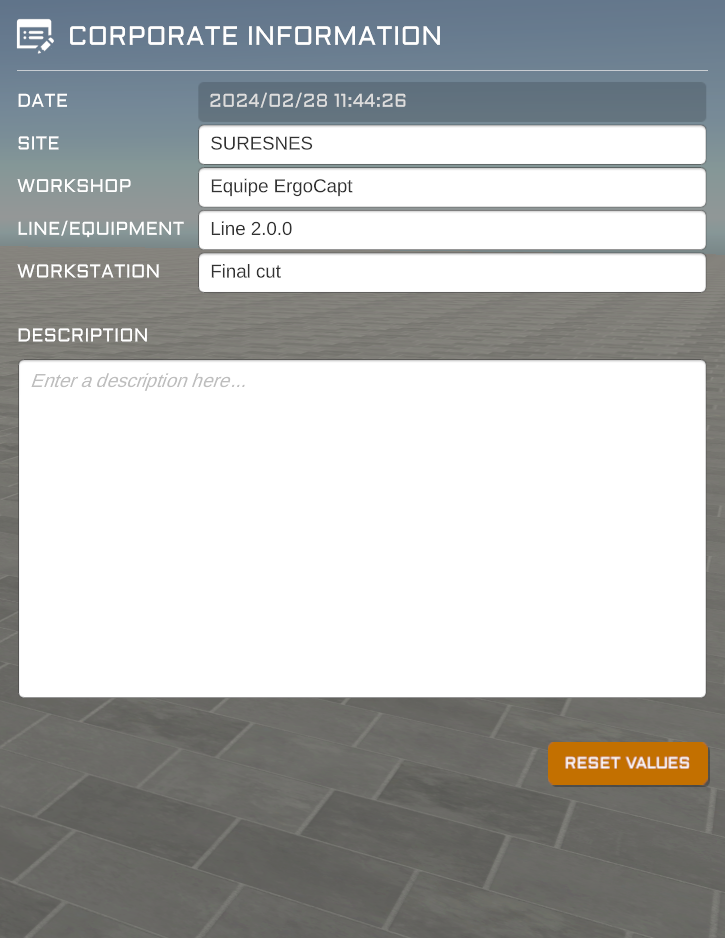

Renseigner le périmètre

Les Corporate Informations décrivent le contexte du poste en cours d'analyse. Les informations saisies, appelées "Périmètre" dans le logiciel Ergoéval, sont enregistrées avec la Séquence. Vous pourrez modifier les Corporate Informations ultérieurement dans l'atelier ANALYSIS.

Information

Les Corporate Informations seront utilisées ultérieurement pour identifier le périmètre du projet de destination lors de l'importation des données dans Ergoéval.

Pour renseigner les Corporate Informations :

1. Si le panneau RECORD est replié, le déplier en cliquant sur le chevron situé à droite de l'écran.



2. Dans le panneau RECORD, remplir les champs SITE, WORKSHOP, LINE/EQUIPMENT et WORKSHOP. Ces données devront être identiques aux champs correspondants dans Ergoéval. Rappel : ces informations seront modifiables ultérieurement dans l'atelier ANALYSIS.

3. Remplir le champ DESCRIPTION (champ libre).

Attention

Le bouton RESET VALUES réinitialise les champs en supprimant tous les textes qui ont été saisis. Cette action est définitive.

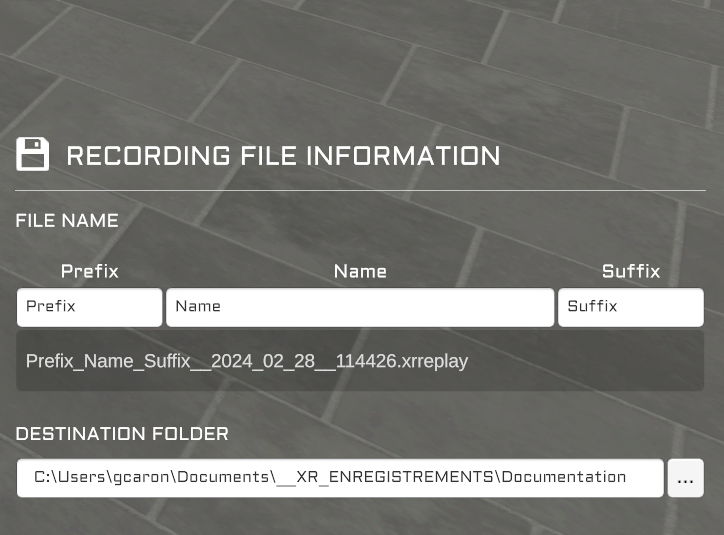

Choisir le nom du fichier et le dossier de destination

Le nom de fichier utilisé pour nommer les séquences est décomposé en 3 champs (Prefix, Name et Suffix). Les séquences sont enregistrées dans le dossier de destination (ex : C:\Users\user_name\Documents).

Pour saisir le nom du fichier et sélectionner le dossier de destination, se rendre dans la zone SAVE RECORD du panneau RECORD  :

1. Saisir les 3 parties du nom de fichier :

   1. Prefix
   2. Name
   3. Suffix
   4. Un champ resté vide sera ignoré.

   Après ajout systématique de la date, le nom de fichier est constitué comme suit : MyPrefix_MyName_MySuffix_AAAA_MM_DD__HH_MM_SS.xrreplay.
   Exemple : CAP_UP3_L119_2022_09_21__144556.xrreplay

2. Cliquer sur ... et choisir son dossier de destination. Valider en cliquant sur le bouton Ouvrir.

Information

L'application va mettre un peu de temps pour rétablir les liens vers le nouveau dossier de destination. Attendez que le champ DESTINATION se mette à jour.

Enregistrer une Séquence

Vous êtes prêt à démarrer les enregistrements.

1. Pour lancer l'enregistrement d'une Séquence, cliquer sur le bouton rouge
   .

2. Pour arrêter l'enregistrement, cliquer sur le bouton Stop

3. Pour enregistrer une nouvelle Séquence, reprendre à l'étape 1.

4. Les fichiers sont enregistrés dans le dossier de destination avec le nom que vous avez composé. La date et l'heure sont systématiquement ajoutés. De cette façon vous pouvez enchaîner les Record/Stop sans jamais écraser un enregistrement antérieur.

Terminer la séance

Pensez à mettre le matériel de capture au repos ou à l'éteindre :

1. Dans le logiciel Axis, cliquer sur et choisir Sleep pour mettre les capteurs en veille (vous pourrez les réveiller plus tard pour une autre séance d'enregistrements) ou Power off pour les éteindre.

2. Si besoin, déséquiper l'Opérateur.

3. Si l'analyse ergonomique des séquences est faite ultérieurement (à son bureau), vous pouvez quitter ErgoCAPT, éteindre le PC et ranger le matériel.

Lorsque vous avez terminé la séance d'enregistrement, passer à l'étape suivante, l'Atelier Analysis.

Atelier Analysis

Dans l'atelier Analysis, vous allez ouvrir les séquences que vous avez enregistrées pour les étudier.

Pour continuer ce workflow INSITU afin de mener une étude ergonomique complète des enregistrements et terminer par un export du fichier d'échange vers Ergoéval®, poursuivez avec le tutoriel Analyse.

Pour continuer ce workflow INSITU dans le cadre d'une session d'autoconfrontation, poursuivez avec le tutoriel Autoconfrontation.

---

Ce tutoriel est à présent terminé. Merci de l'avoir suivi.
